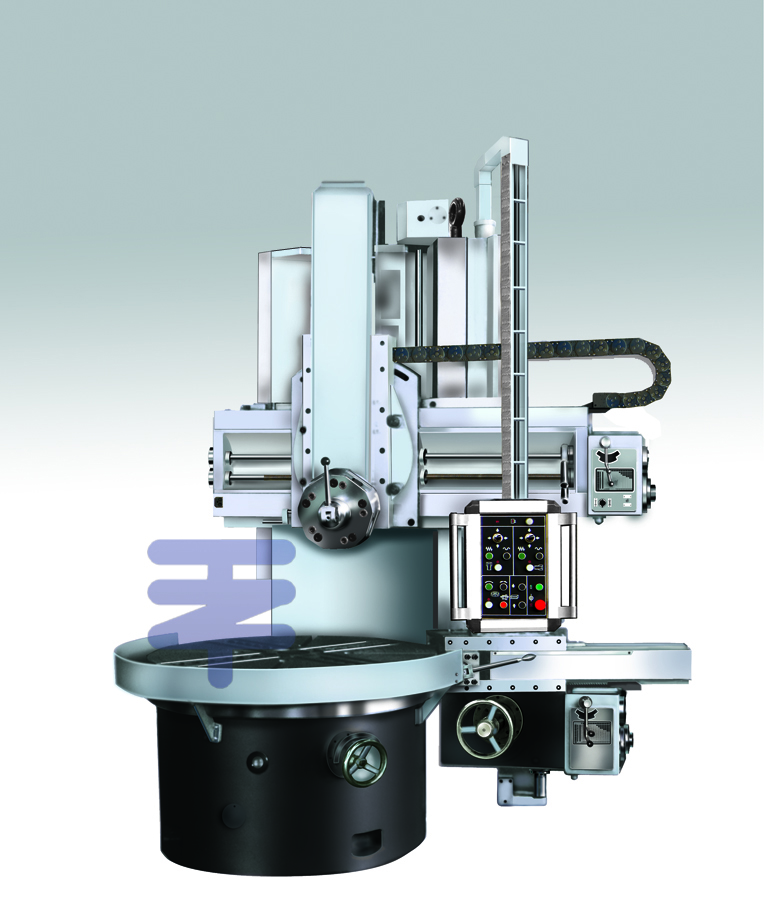

Serie de columna única DVT51 de torno vertical manual programable
● Modelo actualizado de torno vertical manual tradicional;
● Se adopta la estructura del motor de alimentación y el tornillo de bolas;
● El controlador PLC se usa para reemplazar el control de retransmisión;
● Estructura mecánica simple y menor velocidad de falla;
● DRO está equipado para una operación más fácil;
Artículo | Modelo/unidad | DVT5112 | DVT5116 | DVT5120 | DVT5123 | DVT5126 |
mm | 1250 | 1600 | 2000 | 2300 | 2300 | |
Diámetro de la mesa de trabajo | mm | 1000 | 1400 | 1800 | 2000 | 2000 |
Max. Altura de la pieza de trabajo | mm | 1000 | 1000 | 1250 | 1250 | 1250 |
Max. peso de la pieza de trabajo | t | 3.2 | 5 | 8 | 8 | 8 |
Max. torque de mesa de trabajo | KN.M | 17.5 | 25 | 32 | 32 | 32 |
Velocidad de la mesa de trabajo (16 pasos) | r/min | 6.3-200 | 5-160 | 3.2—100 | 3.2-100 | 3.2-100 |
Max. Fuerza de corte de la herramienta vertical Post | Kn | 20 | 25 | 25 | 25 | 25 |
Ángulo giratorio máximo de la herramienta vertical Post | ° | ± 30 ° | ± 30 ° | ± 30 ° | ± 30 ° | ± 30 ° |
Tasa de alimentación posterior a la herramienta (sin paso) | mm/min | 0.8-86 | 1-500 | 1-500 | 1-500 | 1-500 |
Viaje transversal de la herramienta vertical Post | mm | 700 | 915 | 1190 | 1320 | 1320 |
Publicación de Ram Travel of Vertical Tool | mm | 650 | 800 | 1000 | 800 | 800 |
Movimiento rápido del poste de la herramienta | mm/min | 1800 | 2000 | 2000 | 2000 | |
Velocidad hacia arriba/de baja del haz cruzado | mm/min | 350 | 440 | 440 | 440 | 440 |
Sección de vástago de herramientas (WXH) | mm | 30x40 | 40 × 40 | 40 × 40 | 40 × 40 | 40 × 40 |
Potencia del motor principal | KW | 22 | 30 | 37 | 37 | 37 |
Dimensiones generales de la máquina (LXWXH) (aprox.) | mm | 2660 × 2740 × 3530 | 3200 × 2800 × 3850 | 3210 × 2850 × 3300 | 3210 × 2850 × 3300 | |
Peso de la máquina (aprox.) | t | 12 | 17 | 18 | 18 |

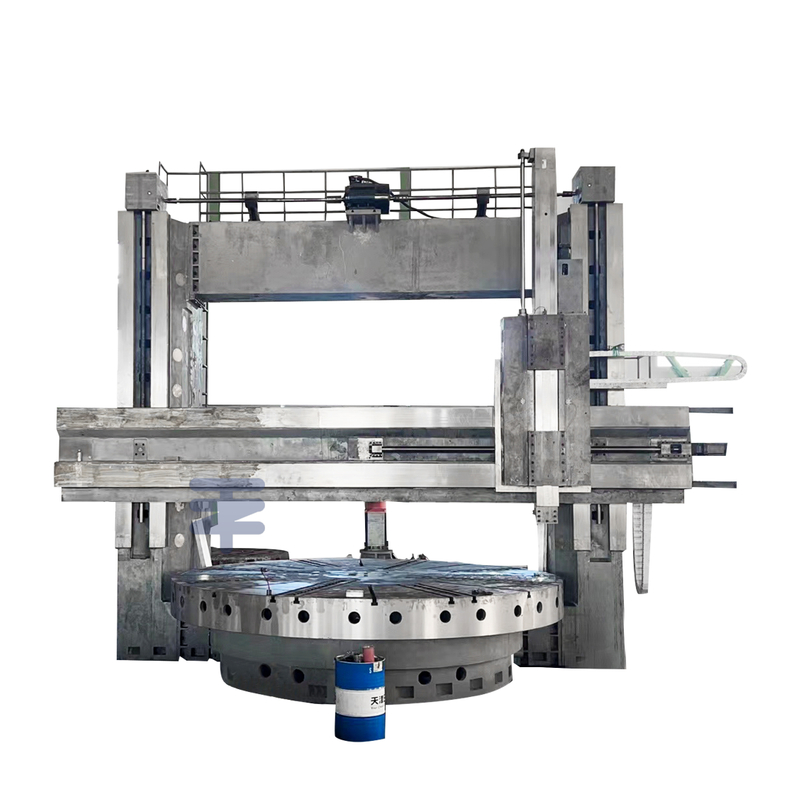

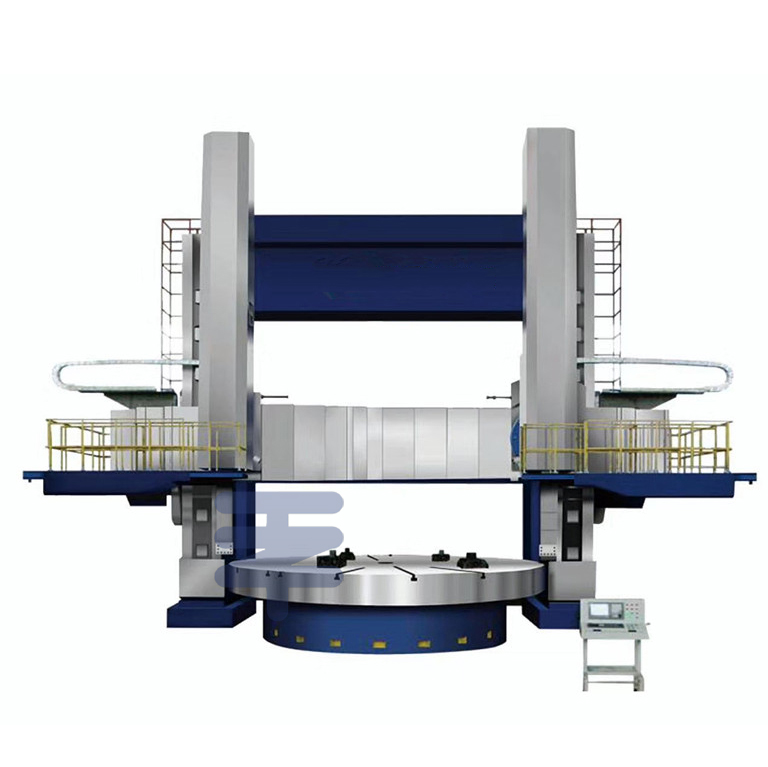

Serie de doble columna DVT52 de torno vertical manual programable
● Es el modelo actualizado de torno vertical de doble columna manual normal;
● Está impulsado con motor de alimentación de servo, reductor planetario y tornillo de bolas para alcanzar una estructura simple, una operación fácil y una tasa de falla más baja.
● Esta serie de toros verticales grandes se usa ampliamente en industrias como maquinaria, minería y metalurgia, automóviles y electricidad, etc., características con precisión estable, fácil operación, seguridad y confiabilidad y larga vida útil.
Artículo | DVT5225 | DVT5231 | DVT5235 | DVT5240 | |||
Max. Diámetro de la pieza de trabajo (mm) | 2500 | 3150 | 3500 | 4000 | |||
Diámetro de la mesa de trabajo (mm) | 2250 | 2250/2830 | 2250/2830/3200 | 2830/3000/3200/3400 | |||
Max. Altura de la pieza de trabajo (mm) | 1600/2000/2200/2500 | 1600/2000/2200/2500 | |||||
Max. Peso de la pieza de trabajo (kg) | 10000/16000/20000 | 10000/16000/20000/32000 | 10000/16000/20000/32000 | ||||
Max. Torque de mesa de trabajo (KN.M) | 63 | ||||||
Viaje de haz (mm) | 1250/1650/1850/2150 | 1250/1650/1850/2150 | |||||
Velocidad de elevación del haz (mm/min) | 350 | ||||||
Potencia del motor de elevación del haz (KW) | 11 | 15/11 | |||||
Potencia del motor principal (KW) | 55kW (AC regular)/55kW (servo opcional) | ||||||
Sección del soporte de herramientas (MM) | 50x40/40x40 | ||||||
Ángulo giratorio del portavasos (°) | |||||||
Tipo de publicación de herramientas | Post de herramienta cuadrada , publicación de herramienta en forma de T, publicación manual de herramienta pentagonal | ||||||
Guía de mesa de trabajo | Guía de presión dinámica Rail/riel de guía de presión estática | ||||||
Tamaño del piso (LXW/mm) | 5800x5500 | 6500x6000 | 7000x6100 | 7500x6300 | |||
Peso de la máquina (t) | 34-42 | 39-45 | 42-58 | 43-63 | |||
El diseño está sujeto a cambios sin previo aviso.
