Características
3 ejes con tornillos de bola , alta precisión;
Alimentación de la tabla con 3 servomotores separados, velocidades variables, no interferir entre sí, alta confiabilidad, fácil de operar
Velocidades de cambio mecánico en el caldo de la cabeza, molienda potente

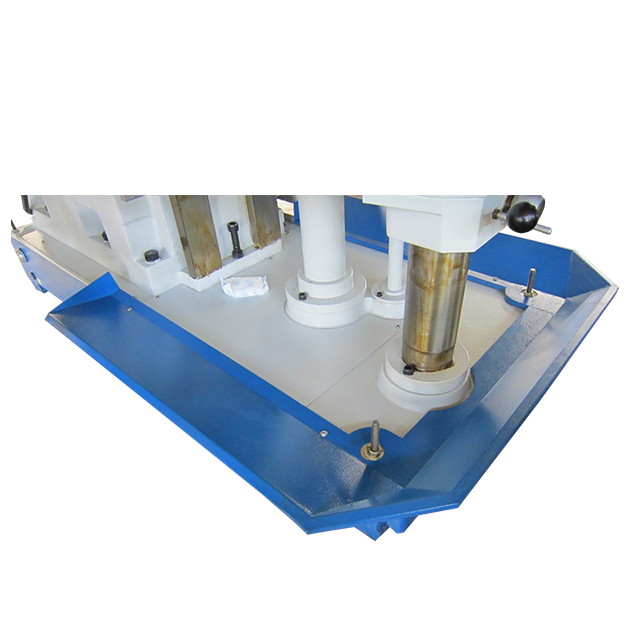

Tabla con una columna de soporte adicional, gran carga, alta precisión
Puede moldear cualquier superficie de ángulo a través de la media esfera delantera al girar la cabeza de la frescura
Presupuesto | Unidad | RMX46 | RM x50 | RM x50a |
Tamaño de la mesa | mm | 460*1235 | 500*1600 | 500*2000 |
T-Slots (No./Width/Pitch) | mm | 5*18*80 | 5*18*80 | 5*18*80 |
Viajes de mesa (x/y/z) | mm | 900*650*450 | 1200*700*500 | 1400*700*500 |
Ángulo giratorio de la cabeza de fresado | - | 360 ° | 360 ° | 360 ° |
Cón de husillo | - | ISO40 | ISO50 | ISO50 |
Rango de velocidad del husillo | rpm | (27) 30-2050 | (27) 30-2050 | (27) 30-2050 |
Feed de tabla (x/y/z) | mm/min | 10-1000/10-1000/6-640 | 10-1000/10-1000/5-500 | 10-1000/10-1000/5-500 |
Velocidad rápida de mesa | 2200/2200/1100 | 2200/2200/1100 | 2200/2200/1100 | |
Distancia entre la nariz del huso y la superficie de la mesa | mm | 58-508 | 50-550 | 50-550 |
Distancia desde la línea central del huso a la columna | mm | 20-670 | 47-745 | 47-745 |
Potencia del motor principal | KW | 5.5 | 7.5 | 7.5 |
Motor de alimentación | KW | AC Servo Motor X/Y: 15 nm; Z: 18 nm | AC Servo Motor X/Y: 15 nm; Z: 18 nm | AC Servo Motor X/Y: 15 nm; Z: 18 nm |
Carga máxima | kg | 800 | 1800 | 1800 |
Tamaño general | mm | 2570*2035*1990 | 2625*2460*2080 | 2625*2860*2080 |
peso | kg | 3600 | 4200 | 4500 |
Las máquinas de fresado anteriores se pueden equipar con el controlador CNC.
Accesorios estándar
No. | Artículo | Modelo de especificación | Q'ty |
1 | Barra de dibujo | 1 | |
2 | Titular de la molienda final | ISO40/ISO50 | 1 |
3 | Llave doble | S12-14, S22-24 | 1 |
4 | Llave de Allen | 5, 8, 10 | 1 |
5 | Brazo colgante de aluminio |
