Aplicaciones y características

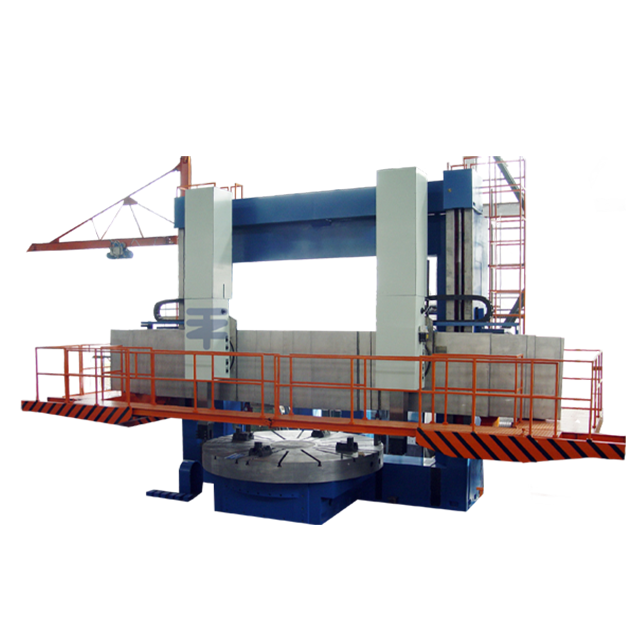

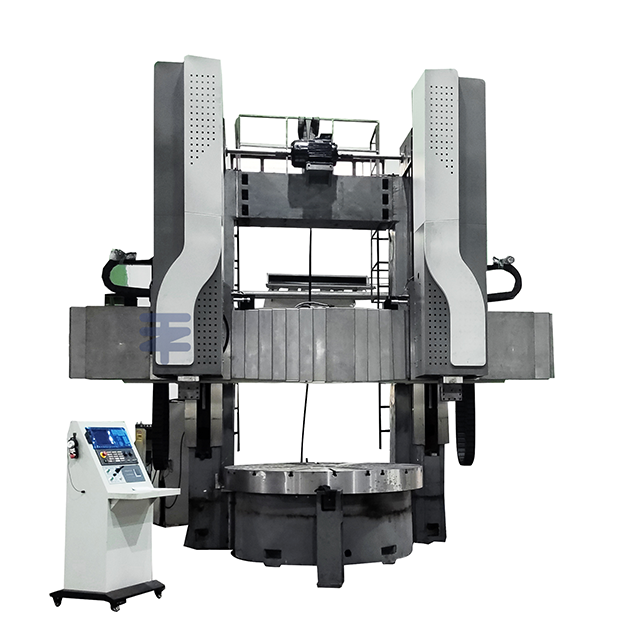

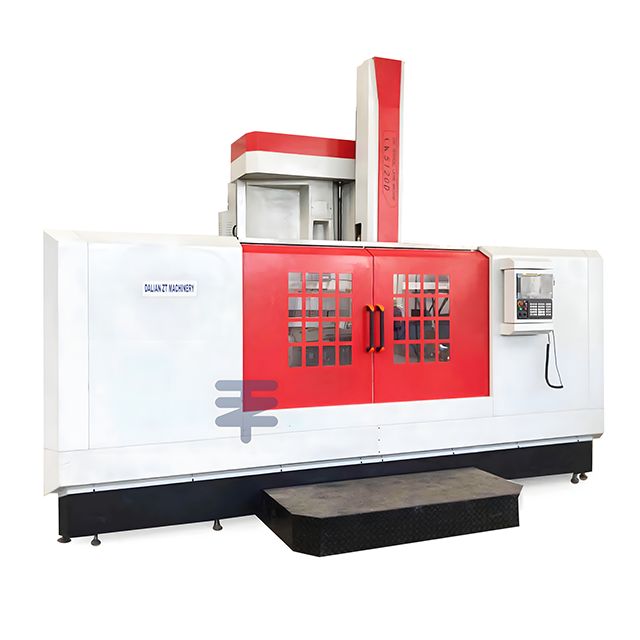

Esta serie de tornos verticales CNC es principalmente adecuado para acero de alta velocidad, herramientas de corte de carburo y herramientas de corte de cerámica. Se usa para el giro áspero y de precisión de las superficies cilíndricas internas y externas, superficies cónicas internas y externas, hilos y superficies de arco circular de metales negros, metales no ferrosos y algunas partes no metálicas.
Las columnas adoptan una estructura cerrada del marco de pórtico, y a través del cálculo del análisis de elementos finitos, las dimensiones estructurales y el estado de estrés están optimizados.
La mesa de trabajo y la base de trabajo adoptan una estructura simétrica de calor integral de fundición, que tiene buena rigidez, resistencia y estabilidad térmica.
La transmisión principal adopta una caja de cambios horizontal, que logra el rango de velocidad de la mesa de trabajo a través de dos velocidades de cuatro velocidad o mecanismos de transmisión de velocidad de 16 velocidades.
Artículo | CK5225 | CK5231 | CK5235 | CK5240 | ||||
Max. Diámetro de la pieza de trabajo (mm) | 2500 | 3150 | 3500 | 4000 | ||||
Diámetro de la mesa de trabajo (mm) | 2250 | 2250/2830 | 2250/2830/3200 | 2830/3000/3200/3400 | ||||
Max. Altura de la pieza de trabajo (mm) | 1600/2000/2200/2500 | 1600/2000/2200/2500 | ||||||
Max. Peso de la pieza de trabajo (kg) | 10000/16000/20000 | 10000/16000/20000/32000 | 10000/16000/20000/32000 | |||||
Viajamiento horizontal de la herramienta derecha Post (MM) | -50-1500 | -50-1800 | -50-2100 | -50-2300 | ||||
Viajamiento vertical de la herramienta de la derecha (MM) | 1000/1250/1400/1500/1600 | 1000/1250/1400/1500/1600 | ||||||
Viajamiento horizontal de la herramienta izquierda Post (MM) | -50-1500 | -50-1800 | -50-2100 | -50-2300 | ||||
Viajamiento vertical de la herramienta izquierda Post (MM) | 1000/1250/1400/1500/1600 | 1000/1250/1400/1500/1600 | ||||||
Max. Torque de mesa de trabajo (KN.M) | 63 | |||||||
Viaje de haz (mm) | 1250/1650/1850/2150 | 1250/1650/1850/2150 | ||||||
Velocidad de elevación del haz (mm/min) | 350 | |||||||
Potencia del motor de elevación del haz (KW) | 11 | 15/11 | ||||||
Potencia del motor principal (KW) | 55kW (AC normal)/55kW (servo opcional) | |||||||
Sección del soporte de herramientas (MM) | 50x40/40x40 | |||||||
Ángulo giratorio del portavasos (°) | (Post de la herramienta izquierda por PLC Control) | |||||||
Tipo de publicación de herramientas | Post de herramienta cuadrada, publicación de herramienta en forma de T, publicación manual de herramienta pentagonal; Post de herramienta derecha --- Electric (opcional 4, 5 y 6-P) | |||||||
Guía de mesa de trabajo | Guía de presión dinámica Rail/riel de guía de presión estática | |||||||
Tamaño del piso (LXW/mm) | 5800x5500 | 6500x6000 | 7000x6100 | 7500x6300 | ||||
Precisión del posicionamiento del eje x/z | 0.025/1000 mm | |||||||
Repetibilidad del eje x/z | 0.010/1000 mm | |||||||
