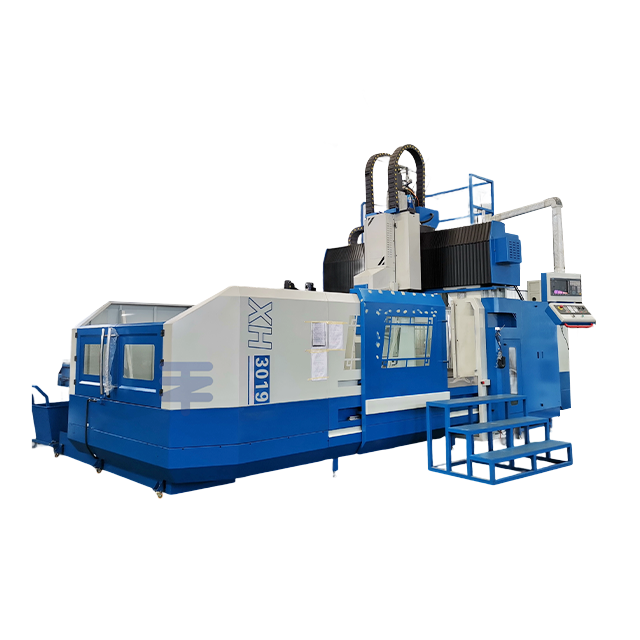

Especificación | Unidad | XH2014 | XH2519 | XH3019 | XH3022 | XH4022 |
Tamaño de la mesa | mm | 2000*1200 | 2500*1500 | 3000*1500 | 3000*1800 | 4000*1800 |
Carga de mesa máxima | T | 4 | 7 | 9 | 10 | 12 |
Viajes del eje X | mm | 2100 | 2600 | 3100 | 3200 | 4200 |
Viajes del eje y | mm | 1400 | 1900 | 2500 | ||
Viajes del eje z | mm | 800 | 900 | 1000 | ||
Distancia de la nariz del huso a la mesa de trabajo | mm | 150-950 | 150-1050 | 200-120 | ||
Distancia entre dos columnas | mm | 1400 | 1900 | 2200 | ||
Rango de velocidad del husillo y método de conducción | rpm | 6000 conducción de cinturón | ||||
Cón de husillo | / | BT50 | ||||
Diámetro del husillo | mm | Se recomienda 155 （bt50-190 eje） | 190 | |||
Velocidad rápida de transverso - eje x | mm/min | 12000 | ||||
Velocidad rápida de transverso - eje y | mm/min | 12000 | ||||
Velocidad rápida de transverso - eje z | mm/min | 10000 | ||||
Velocidad de alimentación (ejes x / y / z) | mm/min | 1-8000 | ||||

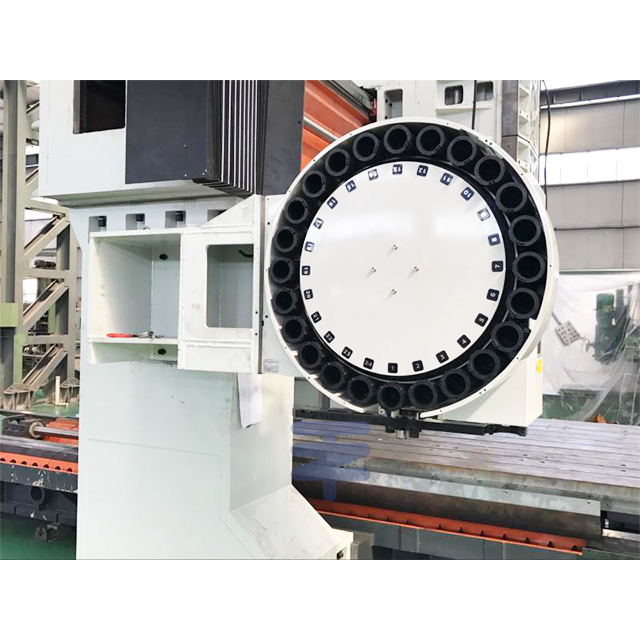

Número de revista de herramientas-opt. | 24 | |||||
Tipo de revista de herramientas | Tipo de disco | |||||
Controlador | Fanuc 0i Mf5 | Siemens 828d | ||||
Potencia del motor del husillo | KW | 15/18.5 | 22 | |||
mm | ± 0.005/300 | |||||
Precisión de posicionamiento de repetibilidad (estándar JIS) | mm | ± 0.005/1000 | ||||
Peso | Tonelada | 16 | 20 | 22 | 30 | 34 |
Tamaño general | centímetro | 630*400*430 | 750*450*450 | 850*450*450 | 800*510*480 | 100*510*480 |
