Características:
Esta máquina herramienta está diseñada y fabricada utilizando una estructura avanzada de hierro fundido y caja. Después de un tratamiento de recocido apropiado, se elimina el estrés interno y el material tiene resistencia. Además, el diseño de la estructura de la caja y la alta rigidez de la estructura del cuerpo proporcionan a la máquina una rigidez y resistencia suficiente. La máquina tiene una capacidad de corte pesada y una alta precisión de replicación.

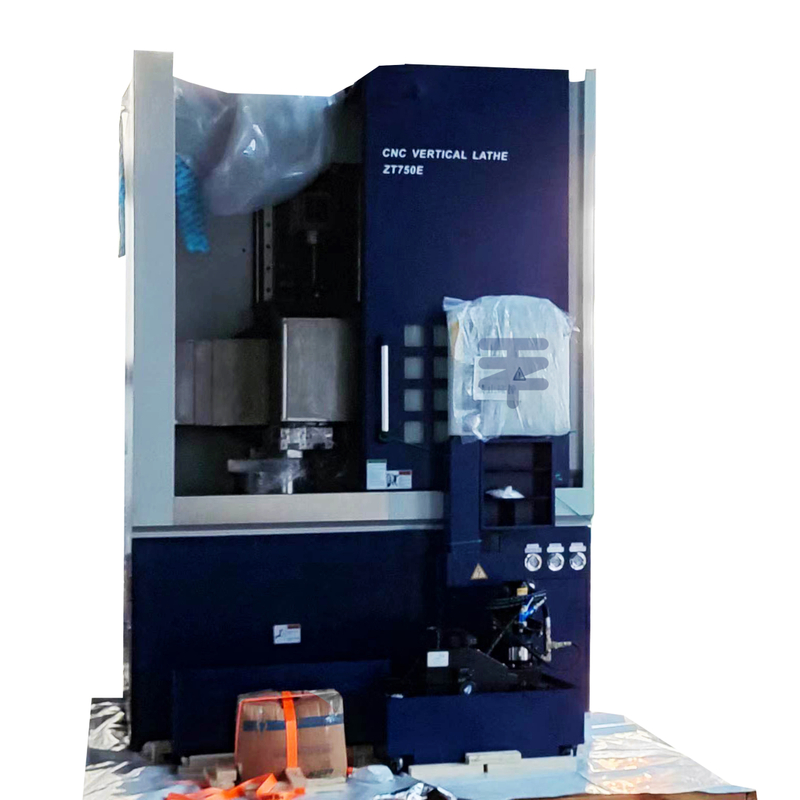

Artículo | Unidad | Modelo ZT550E | Modelo ZT750E |
Diámetro de balanceo máximo | mm | Ø800 | Ø920 |
Diámetro de corte máximo | mm | Ø780 | Ø850 |
Altura de corte máximo | mm | 610 | 800 |

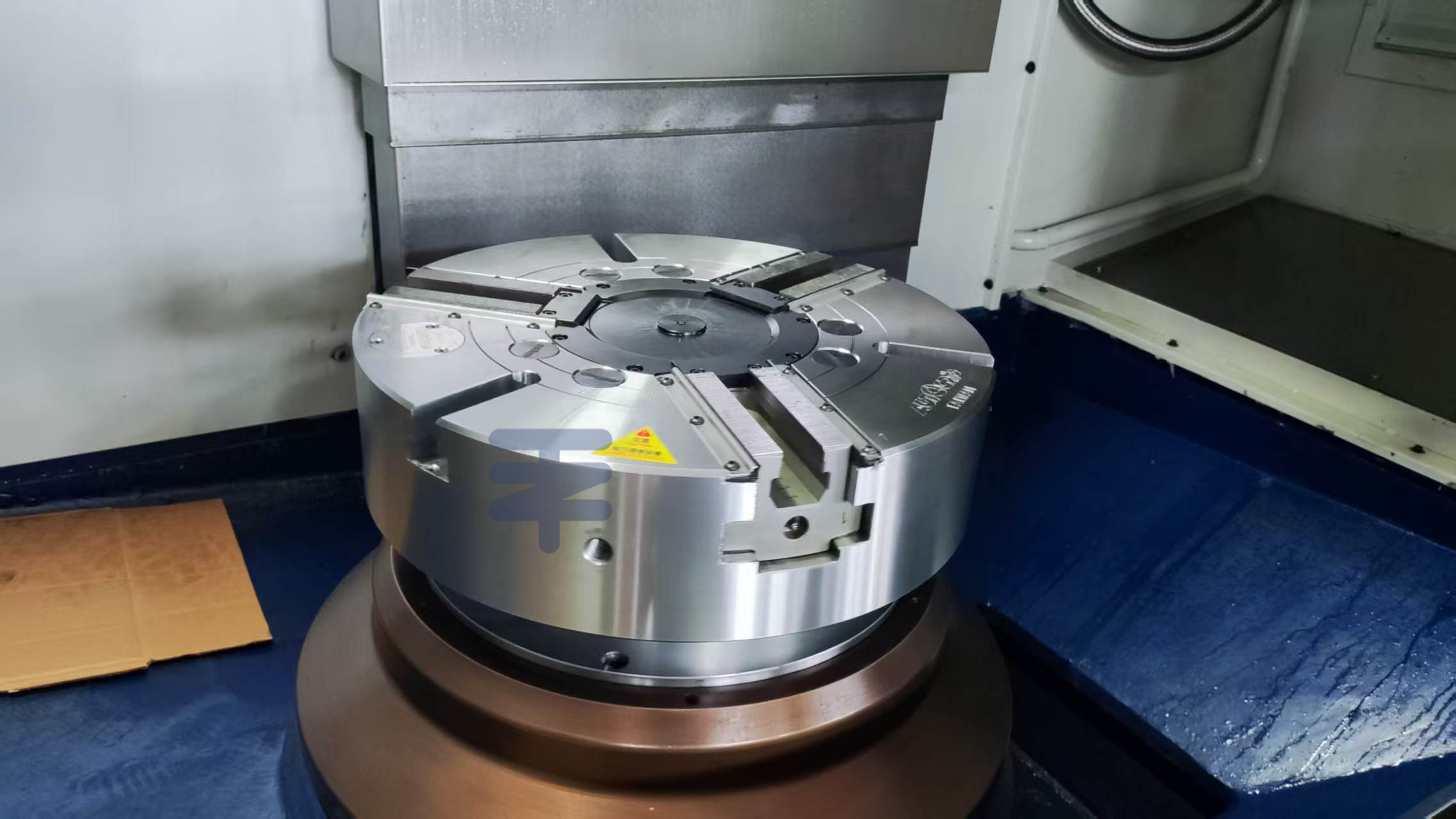

3-mandíbula hidráulica | pulgada | 18 ' | |
Velocidad del huso | rpm | 50-2000 | Baja velocidad: 20-340, alta velocidad: 340-1500 |
Diámetro de cojinete del husillo | mm | 160 | Ø200 |
Nariz de huso | A2-11 | ||

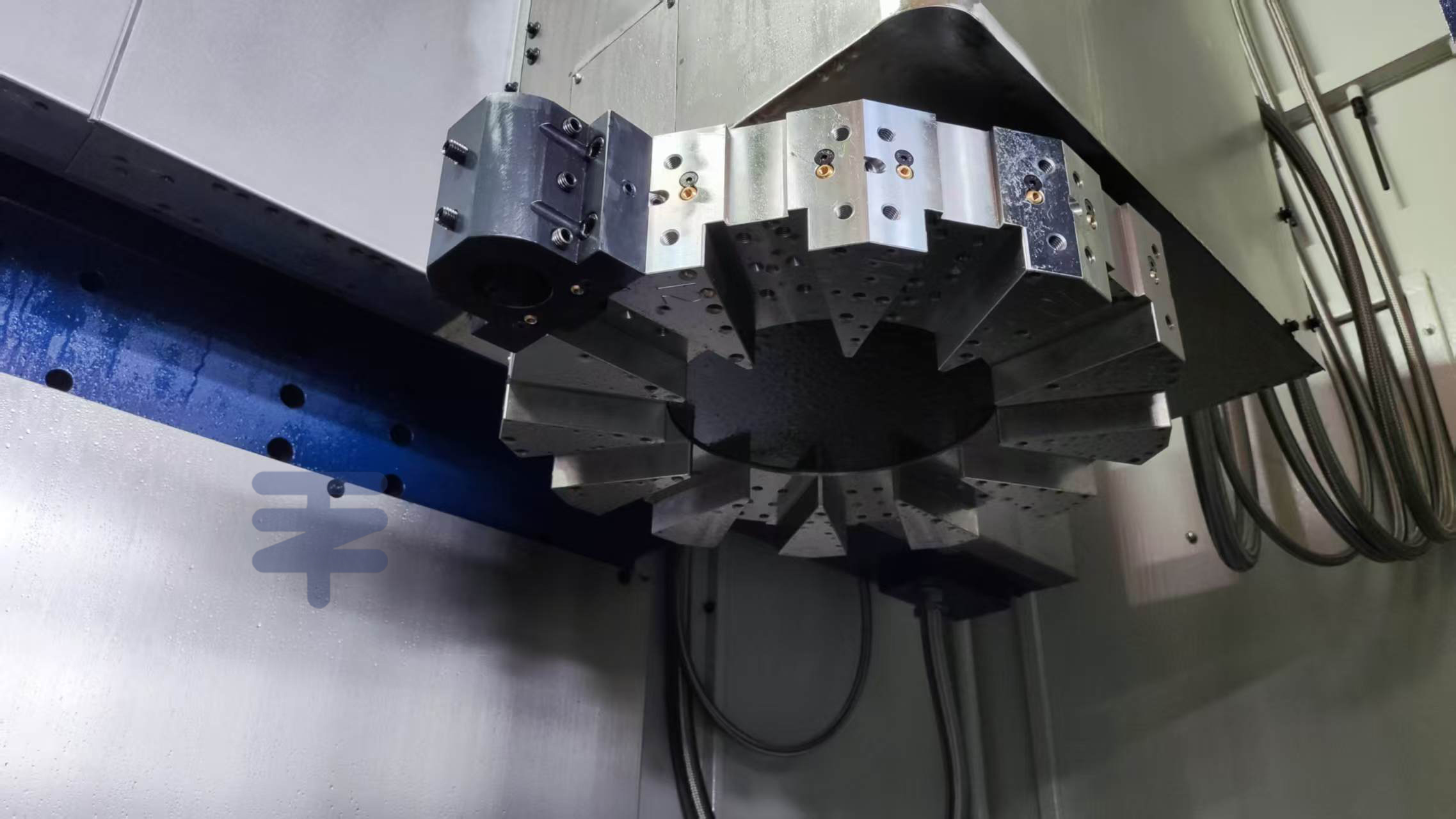

Tipo de torreta | Horizontal | ||
No. de herramientas | pcs | 10 | 12 |
Tamaño de vástago de herramientas | mm | □ 32, Ø50 | □ 32, Ø50 |
X viaje en eje | mm | +475 ， -50 | |
Viaje del eje z | mm | 815 | |
X eje rápido | m/min | 20 | 20 |
A eje z rápido | m/min | 20 | 20 |
Fanuc del motor del husillo | KW | 18.5/22 | 18.5/22 |
Capacidad de perforación y tapping | |||
X Axis Servo Motor Fanuc | KW | 3 | 4 |
Servo Motor Fanuc de Axis Z | KW | 4 | 4 |
Motor de la estación hidráulica | KW | 2.2 | 2.2 |
Motores de bomba de refrigerante | KW | 1KW*3 | 1KW*3 |
Tamaño de la máquina LXW | mm | 3600x1800 | 4350 × 2350 |
Altura de la máquina | mm | 3800 | 4450 |
Peso de la máquina | kg | 12500 | 16000 |
Entrada total de energía | Kva | 60 | 60 |
