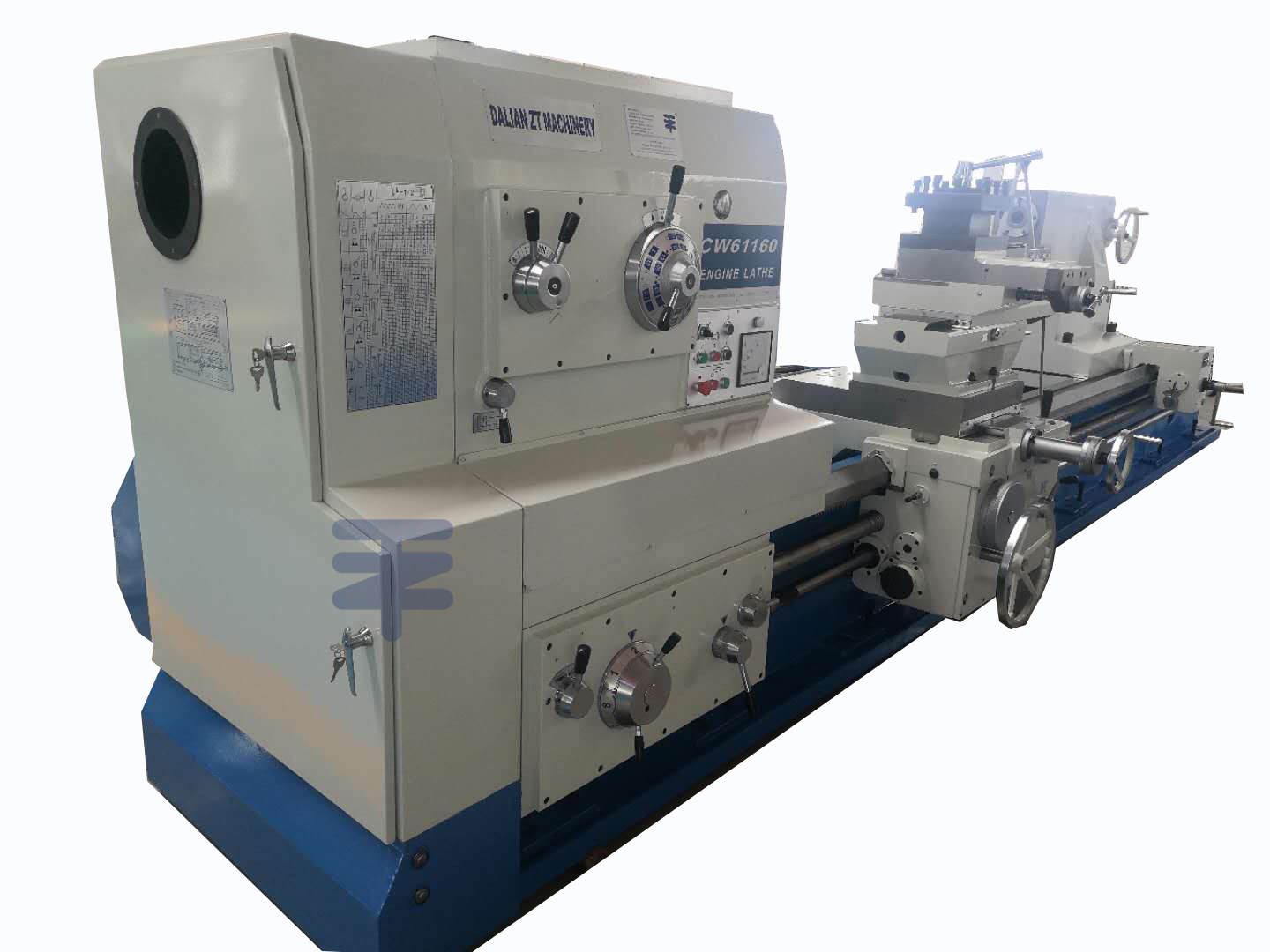

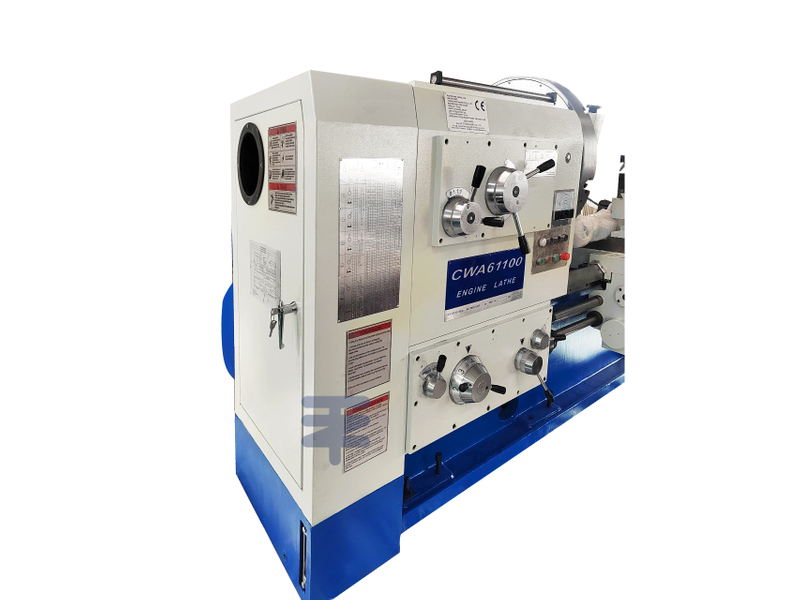

Características:
● Alta rigidez; Capacidad de carga pesada y buena confiabilidad;
● El centro giratorio incorporado en las características de la cola con carga pesada y es fácil de operar;
● Función de movimiento rápido;
● El modelo de torno es especialmente adecuado para las siguientes industrias: fabricación de papel, textil, caucho y construcción naval, etc.
● El torno es adecuado para las piezas de tamaño grande de la máquina, como el tipo de disco, el rodillo de goma; También puede cortar la banda de rodadura, el agujero de perforación y el orificio.
● El diámetro de swing. La cama de la máquina varía desde 1000 mm-2200 mm, cargando desde 6T-40T.
Artículo | CW61100E | CW61125 | CW61140 | CW61160 | CW61180 |
Max. balancearse sobre la cama | 1000 mm | 1250 mm | 1400 mm | 1600 mm | 1800 mm |
Max. balancearse sobre la brecha | 1250 mm | 1500 mm | 1930 mm | 2110 mm | --- |
Max. balancearse sobre el carruaje | 650 mm | 900 mm | 1100 mm | 1280 mm | 1400 mm |
Max. Longitud de giro | 1500 ~ 16000 mm | 1500 ~ 16000 mm | 1500 ~ 16000 mm | 1500 ~ 16000 mm | 3000 ~ 16000 |
Max. Peso de la pieza de trabajo entre centros | 6000; 8000; 10000 kg | 6000; 8000; 10000 kg | 6000; 8000; 10000 kg | 6000; 8000; 10000 kg | 18000 kg; |
Ancho de la cama | 755 mm | 755 mm | 970 mm | 970 mm | 1100 mm |
Nariz de huso | ISO A2-15 | ISO A2-15 | ISO A2-15 | ISO A2-15 | ISO A2-20 |
Diámetro del rodamiento delantero del huso | 200 mm | 200 mm | 200/220 mm | 200/220 mm | |
Diámetro del orificio del huso | 130 mm | 130 mm | 130/100 mm | 130/100 mm | 100 mm |
Cón de husillo | Métrica No.140 mm | Métrica No.140 mm | Métrica No.140 mm | Métrica No.140 mm | 140 mm; 1: 7 |
Número de velocidades de huso | 21 pasos; manual | 21 pasos; manual | 21 pasos; manual | 21 pasos; manual | 3 pasos; |
Rango de velocidad del husillo (R/min) | 3.15 ~ 315 | 3.15 ~ 315R/min | 2.5 ~ 250r/min | 2.5 ~ 250r/min | 1 a 125 r/min |
Potencia del motor principal | AC22KW | AC22KW | AC22KW | AC22KW | DC55KW |
Sección de vástago de herramientas | 32x32 mm | 32x32 mm | 45x45 mm | 45x45 mm | 45x45 mm |
Diámetro de pluma de contrapesado | 160 mm | 160 mm | 160 mm | 160 mm | 280 |
Taper of Tailstock Plibil | Morse No.6 | Morse No.6 | Morse No.6 | Morse No.6 | 80 mm; 1: 7 |
Viajes de la pluma de astro de cola | 300 mm | 300 mm | 300 mm | 300 mm | 300 mm |
Peso de la máquina (3 m de longitud) | 10800 kg | 11500 kg | 12200 kg | 13200 kg | 27500 kg |
