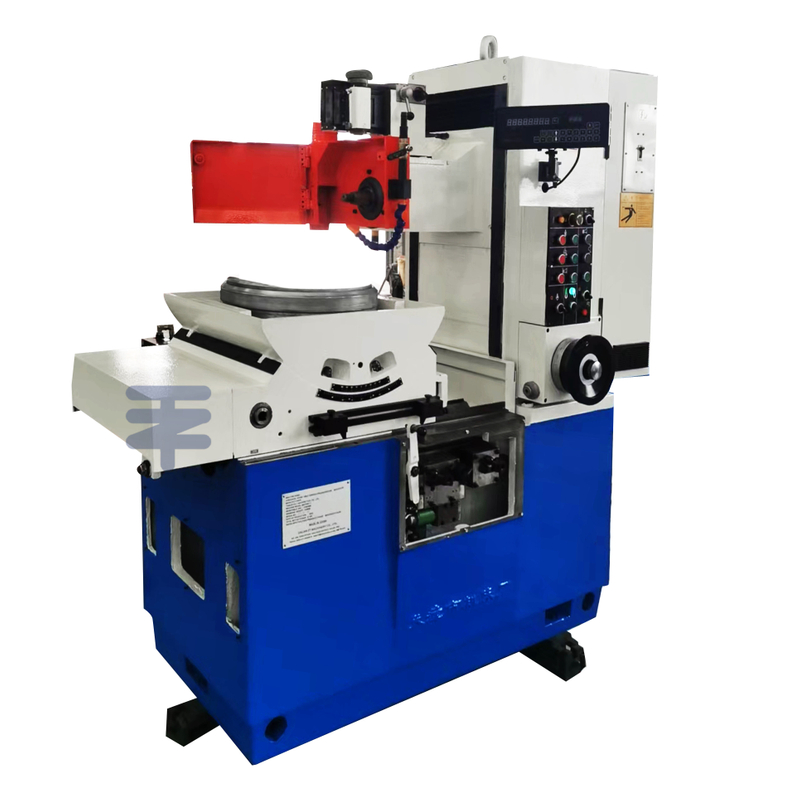

MG7340/1 La amoladora de superficie de la mesa redonda del huso horizontal de alta precisión es un molinillo de superficie que utiliza la circunferencia de la rueda de molienda para la molienda, y se usa para procesar planos con altos requisitos para el paralelismo y el acabado superficial. Mecanizado φ 400 mm El plano puede alcanzar la planitud 3 μ, aspereza RA 0.1. Dado que la mesa de trabajo puede inclinarse alrededor del eje horizontal en ± 10 °, puede moler las superficies cónicas internas y externas.
El sistema hidráulico está equipado con una caja de control de carrera, y la válvula de agitación se usa para mejorar la precisión de inversión. La precisión del reinicio de la posición de la tabla se encuentra dentro de 0.10 mm cuando el viaje de la tabla mantiene la misma velocidad, lo que puede cumplir con los requisitos de moler las piezas del disco con los jefes.
La máquina herramienta está equipada con alimentación automática y sistemas automáticos de alimentación automática de posición cero. El operador puede preseleccionar según las necesidades. Reduce la intensidad laboral de la operación y puede realizar la gestión de herramientas múltiples. Es adecuado para mecanizar cojinetes de precisión, herramientas de medición de precisión y cortadores de precisión.
Esta máquina herramienta es aplicable al taller de productos o el taller de herramientas de la fábrica de automóviles, la fábrica de cojinetes, la fábrica de motores, la herramienta y la fábrica de herramientas de medición, la fábrica de instrumentos de precisión y la fábrica de maquinaria general para procesar piezas de precisión en forma de disco.
Especificaciones técnicas
Artículo | MG7340/1 | MG7380/1 |
Diámetro de la mesa de trabajo | 400 mm | 800 mm |
Altura máxima de molienda | 120 （Rueda antigua 170） mm | 200 mm |
Max Saddle Travel | 240 mm | 420 mm |
Velocidad de viaje de silla | 0.05-2.5m/min | 0.1 ～ 2.0m/min |
Velocidad de rotación de la mesa de trabajo | 60-140R/min | 15 ～ 70R/min |
Mesa de trabajo Max ángulo de inclinación | ± 10 ° | ± 1.5o |
Velocidad del huso molido | 1400R/min | 1400R/min |
Tamaño de la rueda (ODXWXID) | 300 × 32 × 127 mm | 400 × 40 × 127 mm |
-Miratriz de la rueda | 4KW 1400R/min | 7.5kW 1400R/min |
-La de bomba de rotación de la tabla de trabajo | 1.5kW 940R/min | 0.55kW 1400R/min |
-Saddle de viaje de la bomba de viaje | 0.55kW 1400R/min | 0.55kW 1400R/min |
-La de elevación de lápidas | 0.25kW 1400R/min | 0.37kW 1400R/min |
-Motor de bomba hidrostática | 0.55kW 1400R/min | 0.55kW 1400R/min |
Tamaño general de la máquina (LXWXH) | 1623 × 986 × 1730 mm | 2100 × 1365 × 1863 mm |
Peso de la máquina | Alrededor de 2800 kg | Alrededor de 8000 kg |
