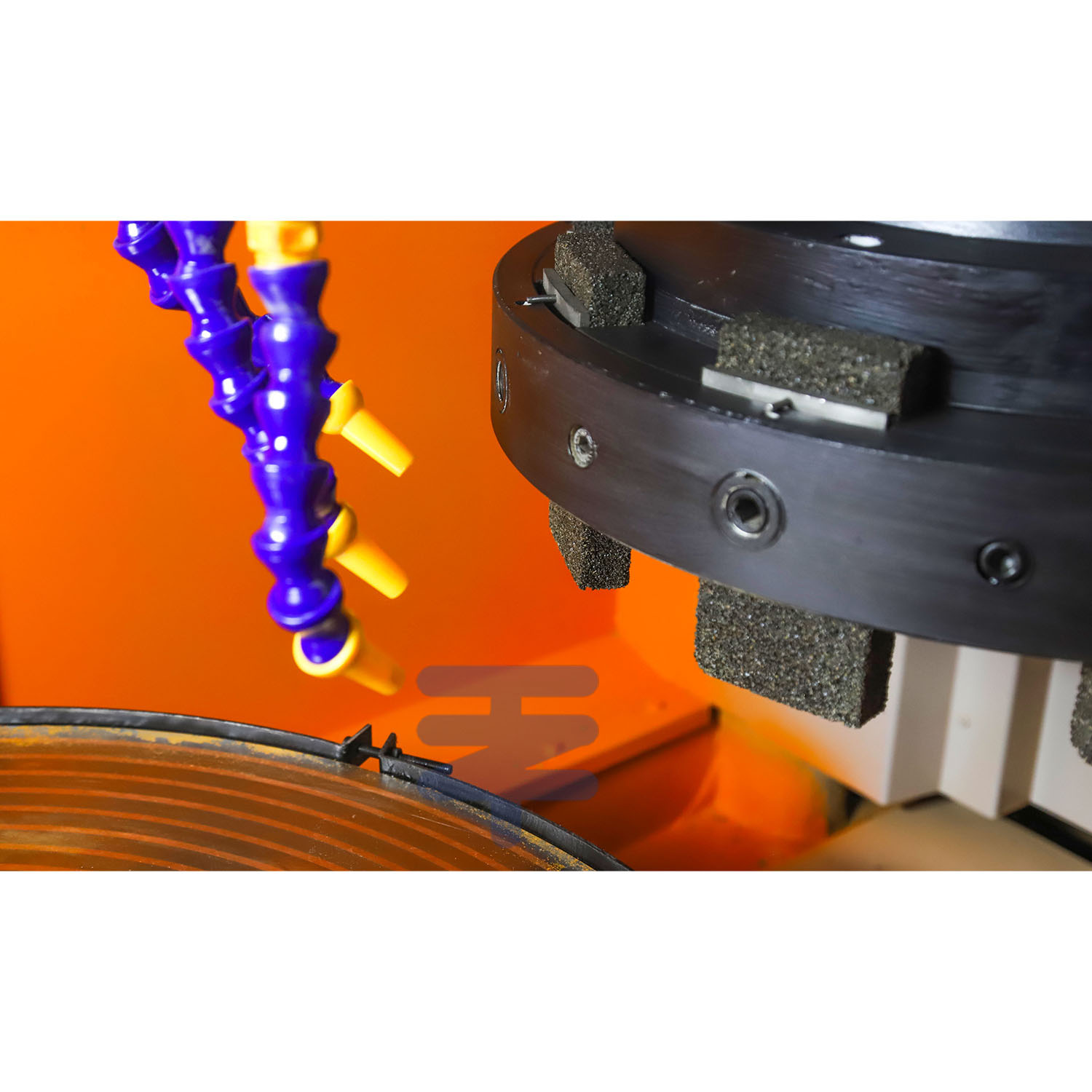

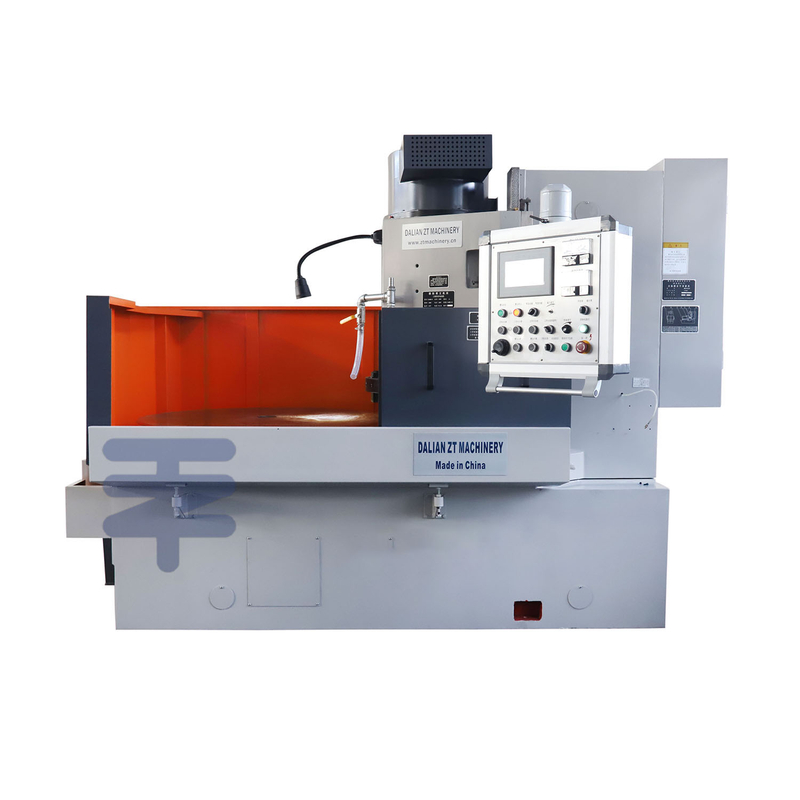

Serie M74 de máquina de molienda de superficie de huso vertical con mesa giratoria
El rango de molienda es de φ500 mm a φ1600 mm es un molinillo de alta eficiencia con una mesa de trabajo electromagnética redonda y una cabeza de rueda vertical. Con su cara de extremo de la rueda para la molienda de superficie plana, se utiliza para la matriz en rugas de stock o la anidación rápida para una precisión moderada, adecuada para el taller de producción por lotes. Si se proporciona una rueda de grano fino, la máquina también se puede aplicar para una rectificación de piezas de trabajo de mayor precisión y mayor precisión, como anillos de rodamiento, anillos de pistón, etc. En consecuencia, esta máquina es adecuada para moler en la industria de automóviles, tractores y rodamientos.
Artículo | MH7450G | Mh7480g | MH74100G | MH74125G | MH74140G | MH74160G |
Diámetro de la mesa | Φ500 mm | Φ800 mm | Φ100 mm | Φ1250 mm | Φ1400 mm | Φ1600 mm |
Velocidad de la mesa | 5-20 rpm | 5-20 rpm | 5-20 rpm | 5-20 rpm | 5-20 rpm | 5-20 rpm |
Max. Diaje de balanceo. de pieza de trabajo | Φ580 mm | Φ850 mm | Φ1080 mm | Φ1300 mm | Φ1500 mm | Φ1700 mm |
Movimiento de la mesa | 440 mm | 520 mm | 560 | 770 mm | 900 mm | |
Potencia de máquina total | 27kw | 37kw | 53kw | 53kw | 71kw | 96kw |
Max. Carga de mesa | 200 kg | 700 kg | 1000 kg | 1500 kg | 2000 kg | 4000 kg |
Tamaño de la rueda de molienda (ODXIDXH) | 350x280x125 mm | 450x380x150 mm | 560x460x150 mm | 650x570x150 mm | ||
Velocidad del husillo de la cabeza de molienda | 980 rpm | 980 rpm | 740 rpm | 740 rpm | 740 rpm | 590 rpm |
Molinete | 22kw | 30kw | 45kw | 45kw | 55kw | 75kw |
Max. Tamaño de molienda (DXH) | Φ500x300 mm | Φ800x320 mm | Φ1000x320 mm | Φ1250x320 mm | Φ1400x320 mm | Φ1600x400mm |
Rugosidad de la superficie del mecanizado | Ra0.8um | Ra0.8um | Ra0.8um | Ra0.8um | Ra0.8um | Ra1.25um |
