CARACTERÍSTICAS:

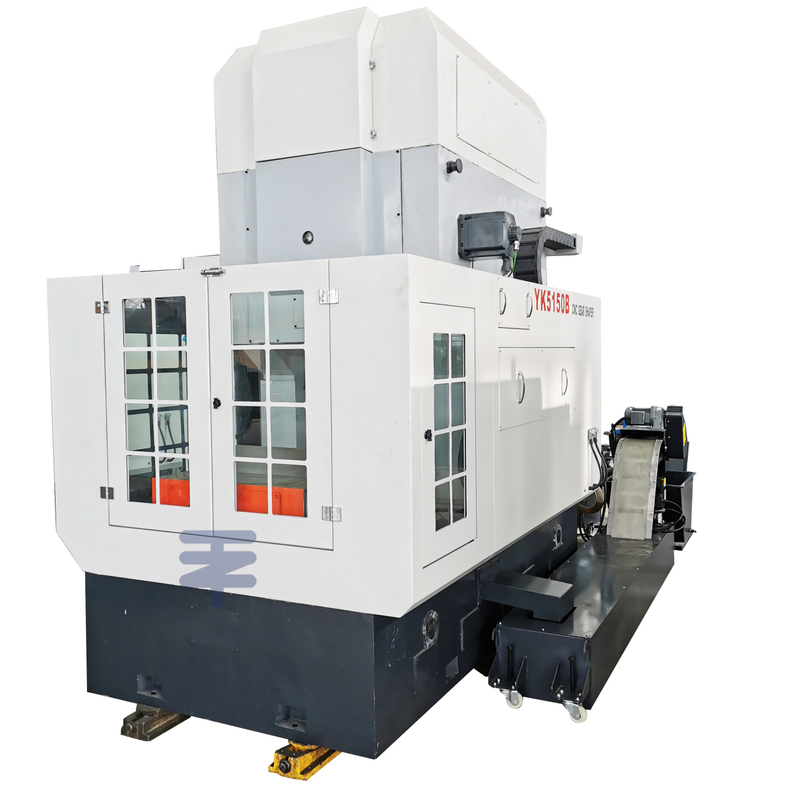

Esta serie de CNC Gear Shaper es una especie de máquina herramienta de enlace de cuatro ejes. La alimentación radial de la columna es impulsada por un tornillo de bola de alta precisión, lo que permite que la máquina herramienta tenga una alta precisión de posicionamiento y repetibilidad.
Esta serie de shaper de engranajes CNC tiene una gama completa de modelos, y se pueden seleccionar diferentes tipos de máquinas herramientas y configuraciones correspondientes de acuerdo con los parámetros y características del engranaje para expandir el rango de mecanizado de máquinas y completar el mecanizado de piezas como engranajes de bisel y engranajes no circulares.
Artículo | Unidad | Yk5115a | YK5132C | Yk5150b | Yk5180b | Yk51125a |
Max. diámetro de trabajo (externo) | mm | 150 | 320 | 500 | 800 | 1250 |
Max. diámetro de trabajo (interno) | mm | 60+cortador de diámetro. | 220+cortador de diámetro. | 625 | 1000 | 1250 |
Max. módulo de trabajo | mm | 4 | 4 | 10 | 12 | 12 |
Max. ancho de la cara | mm | 40 | 50 | 130 | 280 | 280 |
Número de golpes para el huso de cortador | Str/min | 300 ~ 1000 | 350 ~ 1000 | 80 ~ 500 | 30 ~ 200 | 30 ~ 200 |
Diámetro del huso de cortador | mm | 90 | 90 | 90 | 145 | 145 |
