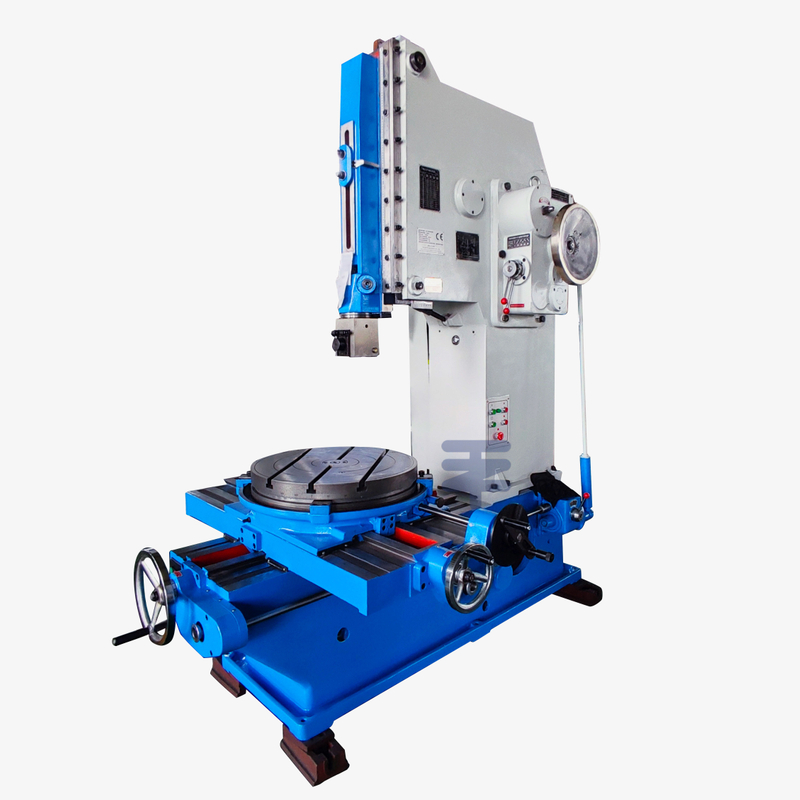

La máquina de ranura se utiliza para planos de máquina, superficies de modelos, formas clave de ranura, etc. y es adecuada para la producción de una sola pieza o de lotes pequeños. Mediante el mecanismo de transmisión principal, el movimiento rotativo del engranaje de la manivela se convierte en el movimiento recíproco de la RAM. La mesa de trabajo está diseñada para alimentación longitudinal, cruzada y rotativa tanto automáticamente como manualmente, lo que puede detener automáticamente en caso de problemas.
Artículo | Unidad | B5032 | BC5040 | BC5050 | BC5063 | BC50100 |
Max. longitud de ranura | mm | 320 | 400 | 500 | 630 | 1250 |
Max. Peso de la pieza de trabajo | kg | 500 | 500 | 2000 | 2000 | 4000 |
Max. fuerza de corte | N | 7500 | 7500 | 16000 | 20000 | 24500 |
No. de Ram Strokes por minuto | rpm | 20,32,50,80 | 20,32,50,80 | 9,12.5,18,25,36,50 | 8,12,20,30 | |
Inclinación de RAM | ° | 0-8 ° | ± 10 | ± 10 | ||
Distancia entre la superficie de sujeción de la herramienta y la columna frente | mm | 600 | 600 | 990 | 1120 | 1120 |
Diámetro de la mesa | mm | 630 | 630 | 1000 | 1120 | 1250 |
Distancia entre la superficie de la tabla y el extremo bajo de RAM | mm | 490 | 690 | 740 | 800 | 1140 |
Potencia del motor principal | KW | 4 | 4 | 7.5 | 11 | 37 |
Peso de la máquina (aprox.) | kg | 3700 | 3700 | 10300 | 11000 | 22000 |
