CARACTERÍSTICAS:

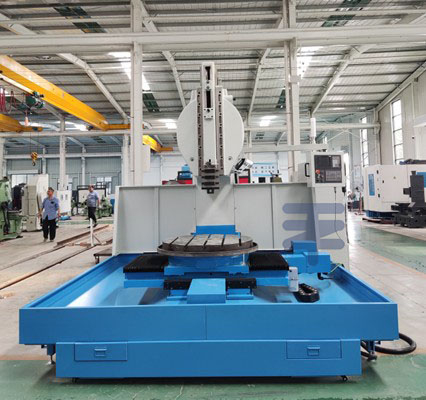

Esta serie de máquinas de corte CNC puede lograr un mecanizado de ángulo múltiple a través de la rotación de RAM, y son principalmente adecuadas para industrias como cajas de cambios, cajas de cambios planetarias, instrumentos de aviación y transmisiones automotrices. La máquina de ranura CNC se puede equipar con una tabla de trabajo giratoria incorporada para lograr la función de indexación de PIN.
Especificaciones técnicas | Unidad | Bk5030 | BK5032 | Bk5040 | BK5050 |
Max. longitud | mm | 300 | 320 | 400 | 500 |
Trazo de ajuste de ram | mm | 300 | 315 | 315 | 430 |
Número de movimientos de RAM | n/min | 20-120 | 20-80 | 20-80 | 0-50 |
Tamaño de la mesa de trabajo | mm | 550*410 | 800*610 | 800*610 | Φ1000 |
Tave de mesa de trabajo (eje x; eje y) | mm | 250*300 | 350*400 | 350*400 | 660*1000 |
Distancia entre el eje del orificio de rodamiento de herramientas y el frente de la columna | mm | 505 | 600 | 600 | 990 |
Distancia entre la cara final del orificio de soporte del cortador y la mesa de trabajo | mm | 540 | 540 | 720 | 740 |
Par motor del eje X | (NUEVO MÉJICO) | 6 | 7.7 | 7.7 | 23 |
Par motor del eje Y | (NUEVO MÉJICO) | 6 | 7.7 | 7.7 | 35 |
Tornillo de bola (eje x) | FFZD3205-3/P4 | FFZD4006-3/P4 | FFZD4006-3/P4 | FFZD4010-3/P4 | |
Tornillo de bola (eje Y) | FFZD3205-3/P4 | FFZD4006-3/P4 | FFZD4006-3/P4 | FFZD4010-3/P4 | |
Potencia del motor principal | KW | 3.7 | 3.7 | 5 | 11 |
Peso de la máquina (aprox.) | kg | 2800 | 3700 | 4000 |
