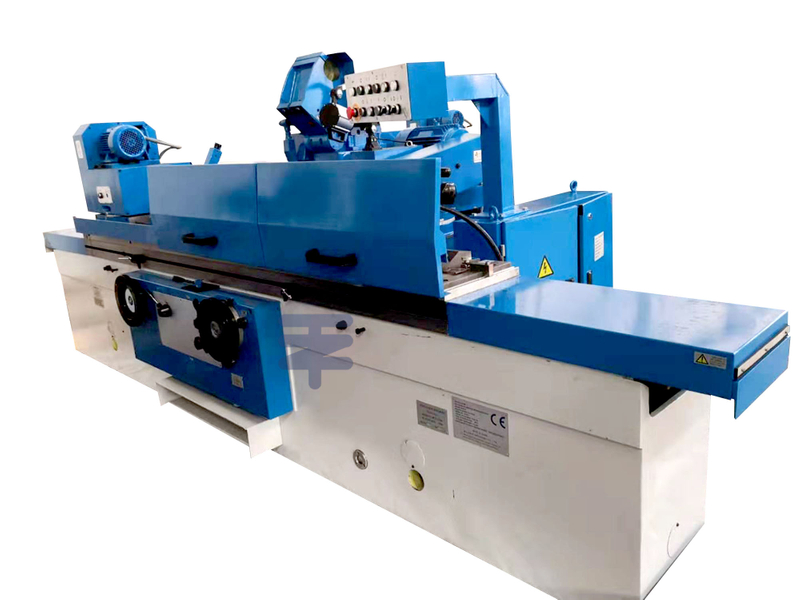

La máquina de molienda cilíndrica universal está diseñada para moler la superficie externa cilíndrica o cónica con precisión de IT5 e IT6. Es más adecuado para el taller de herramientas o reparaciones en una pequeña producción de lotes. El viaje longitudinal de la mesa de trabajo se controla por un sistema hidráulico o por rueda manual. La alimentación de la cabeza de la rueda se lleva a cabo mediante alimentación periódica automática hidráulica y también por rueda manual. El enfoque rápido y la retirada de la retracción de la cabeza de la rueda de la lubricación central del contraaltín de la manera deslizante y el tornillo de plomo están controlados hidráulicamente.
Artículo | M1420 | M1432B | M1440 | ME1450 | M1363 | M1380 |
Diámetro de molienda de OD | Φ8-200 | Φ8-320 mm | Φ150-400 mm | Φ30-500 mm (con/sin descanso constante) | Φ50-630 mm (con/sin descanso constante) | Φ50-800 mm (con/sin descanso constante) |
Diámetro de molienda de identificación | Φ13-100 | Φ30-100 mm | Φ16-125 mm | Φ25-200 mm | --- | ---- |
Altura central | 135 mm | 180 mm | 220 mm | 270 mm | 335 mm | 500 mm |
Velocidad del huso de cabeza de trabajo | 50Hz: 25-380 rpm sin paso | 8-200 rpm | 6-80R/min | |||
Max. Viaje de la mesa | 650 mm/950 mm | 1100/1600/2100/3100 mm | 1000/1500 mm | RA0.32 | RA0.32 | RA0.32 |
Velocidades transversales hidráulicas | 0.1-4 | 35/26.5m/s | 35m/s | 35m/s | ||
Max. Peso de la pieza de trabajo | 50 kg | 150 kg | 150 kg | 1000 kg | 2000/3000 kg | 5000 kg |
Longitud de molienda externa/interna | 500/125 mm | 1000,1500,2000,3000 mm | 1500,2000,3000 mm | 3000,4000,5000 mm | 3000,4000,5000 mm | |
Rango giratorio de ruedas de molienda | -5 ~+90 ° | 50-75 mm | 75 mm | 75 mm | ||
Tamaño de la rueda externa | Max.φ400x50x203mm | Φ400x50x203mm | ¢ 600x63x ¢ 305 mm/¢ 450x63x ¢ 305 mm | ¢ 900x75x ¢ 305 mm/¢ 750x75x ¢ 305 mm | ¢ 900x75x ¢ 305 mm/¢ 720x75x ¢ 305 mm | |
Velocidad de rotación del huso de la rueda interna | 16000 rpm | 10000/20000 rpm | ||||
Centro de cabeza de trabajo y trasero | Morse No.4 | Morse No.4 | Morse No.4 | morse 6 | Métrica 80# | Métrica 100# |
Potencia total del motor | 5.625 | 9kw | 9kw | 13.85kw | 34.52kw | 39.98kw |
