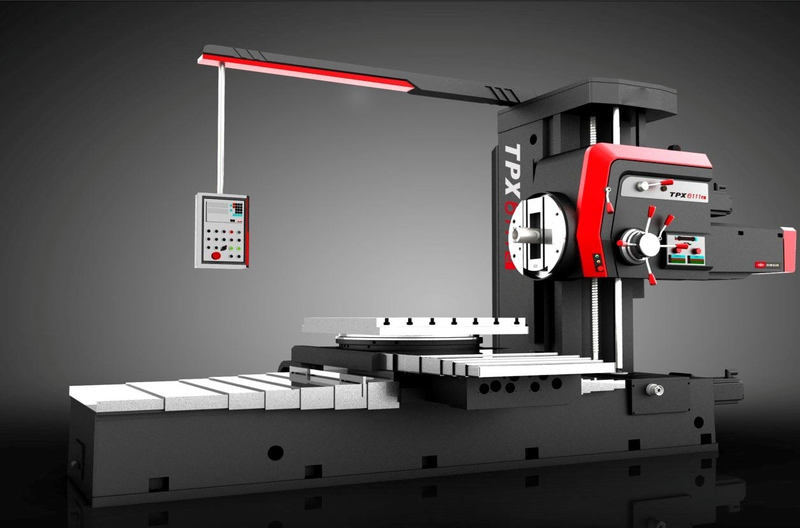

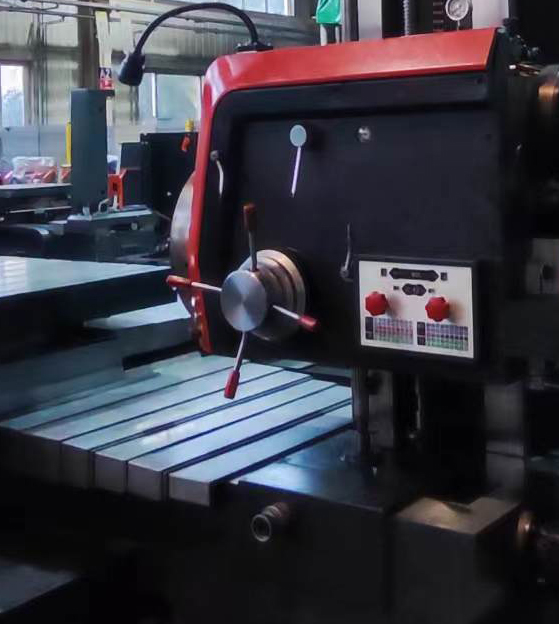

La serie TPX de máquinas de perforación horizontales de fresado es especialmente adecuada para procesar piezas de trabajo de gran tamaño, como casos, conchas, bases, etc. con perforación, aburrido, expansión, escarianza, contrarresta, fresado, ranura y roscado, etc.
Modelo | Unidad | TPX 6111 | TPX6111/2 | TPX6111/3 | TPX 6113 | TPX6113/2 | |
Huso | Diámetro del husillo | mm | φ110 | φ110 | φ110 | φ130 | φ130 |
Max. esfuerzo de torsión | Nuevo Méjico | 1225 | 1225 | 1225 | 3136 | 3136 | |
Max. empuje del huso | N | 12250 | 12250 | 12250 | 31360 | 31360 | |
Cón de husillo | morse 6 | morse 6 | Morse 6 | Métrica 80 | Métrica 80 | ||
Mesa de trabajo | Superficie de trabajo de mesa | mmxmm | 1100 × 960 | 1100 × 960 | 1250 × 1100 | 1600 × 1400 | 1800x1600 |
Max. Carga permitida en la mesa | kg | 2500 | 2500 | 2500 | 8000 | 8000 | |
Gama de mecanizado | Viaje de husillo | mm | 600 | 600 | 600 | 900 | 900 |
Frente a los viajes de diapositivas | mm | 180 | 180 | 180 | 250 | 250 | |
Viajes del eje y | mm | 900 | 900 | 1200 | 1400 | 1800 | |
Precisión de lectura del sistema de medida | mm | 0.01 | 0.005 | 0.01 | 0.005 | 0.005 | |
Precisión del agujero aburrido | IT7 | IT7 | IT7 | IT7 | IT7 | ||
Rugosidad de la superficie del aburrido | mm |
|
|
|
|
| |
