Aplicaciones y características:

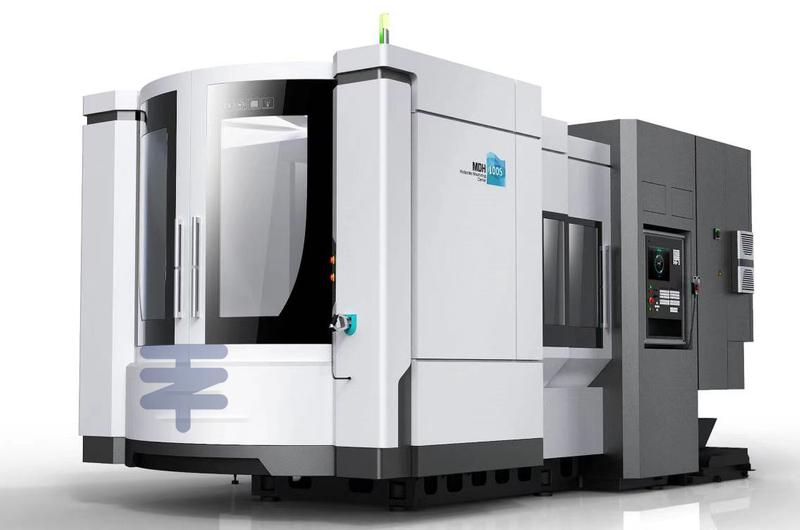

Esta serie de centro de mecanizado horizontal se usa ampliamente para el procesamiento de piezas de caja, piezas de carcasa, piezas de disco y piezas irregulares en industrias como la fabricación mecánica. Después de un ajuste de un apagado, las piezas pueden completar automáticamente el procesamiento de procesos múltiples de fresado, aburrido, perforación, expansión, enrollamiento y tocado en cuatro superficies. Tiene las ventajas de altamente automatización, fuerte confiabilidad, operación simple, conveniencia, interfaz de máquina humana amigable y una apariencia en general hermosa y elegante.
Artículo | Unidad | MDH100S | Mdh80s | MDH50S | ||||||||
Rango de mecanizado | Tamaño de la mesa de trabajo (l*w) | mm | 1000 × 1000 | 800 × 800 | 500 × 500 | |||||||
Max. Carga de la mesa de trabajo 工 | kg | 2000 | 2000 | 800 | ||||||||
Max. Tamaño de la pieza de trabajo (altura OD*) | mm | φ1300 × 1320 | φ1300 × 1320 | φ800 × 1050 | ||||||||
Viaje x/y/z-eje | mm | 1400/1100/1000 | 1400/1100/1050 | 780/750/800 | ||||||||

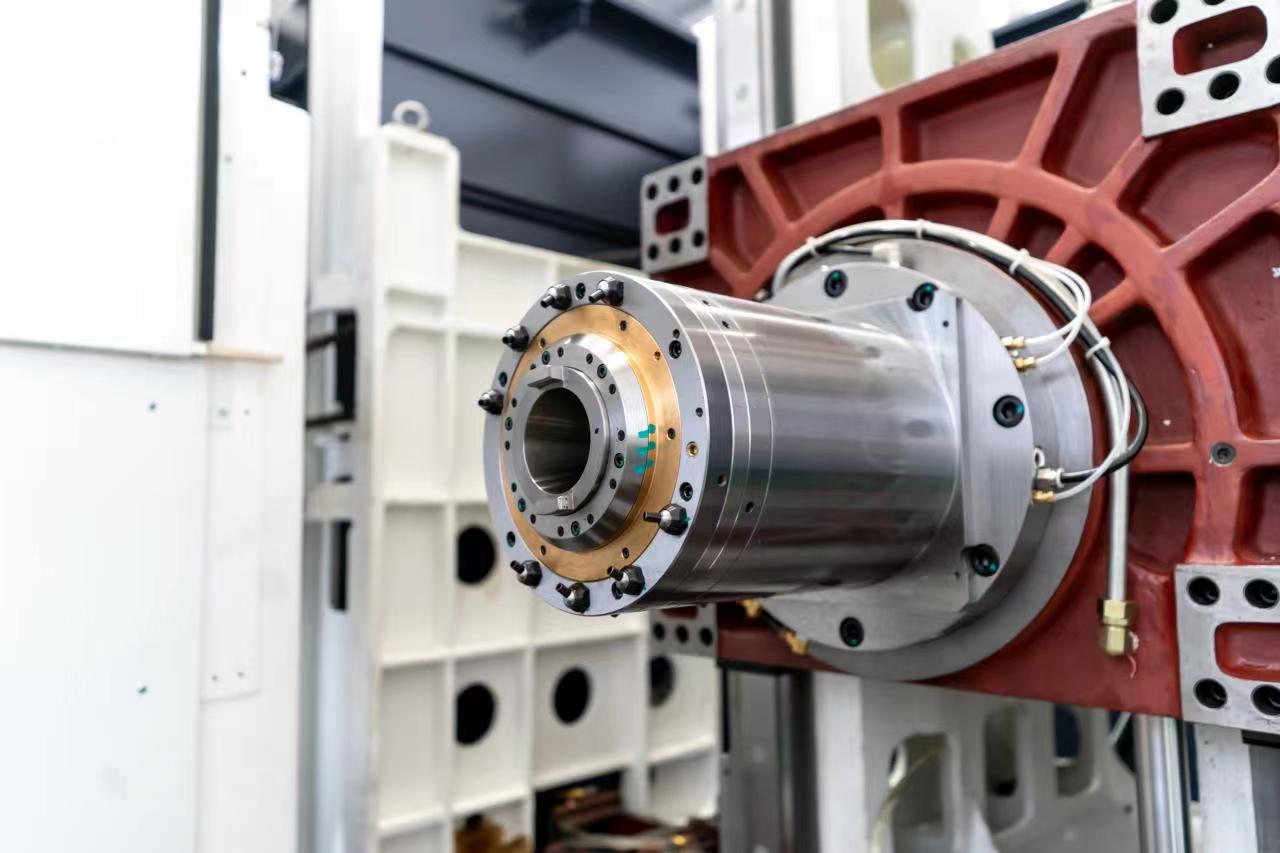

Huso | Max. velocidad del huso | r/min | 8000（Opcional 12000 rpm o 4000 rpm） | 8000（Opcional 12000 rpm o 4000 rpm） | 8000（ Opcional 12000 rpm o 6000 rpm） | |||||||
Cón de husillo | No.50 (7:24) | No.50 (7:24) | No.50 (7:24) | |||||||||
Tracción del husillo | Huso motorizado (huso opcional de transmisión de engranajes) | Huso motorizado (huso opcional de transmisión de engranajes) | Huso motorizado (huso opcional de transmisión de engranajes) | |||||||||
Potencia del huso | KW | 25 (continuar) / 30 (30 minutos) | 25 (continuar) / 30 (30 minutos) | 18.5 (continuar) / 22 (30min) | ||||||||

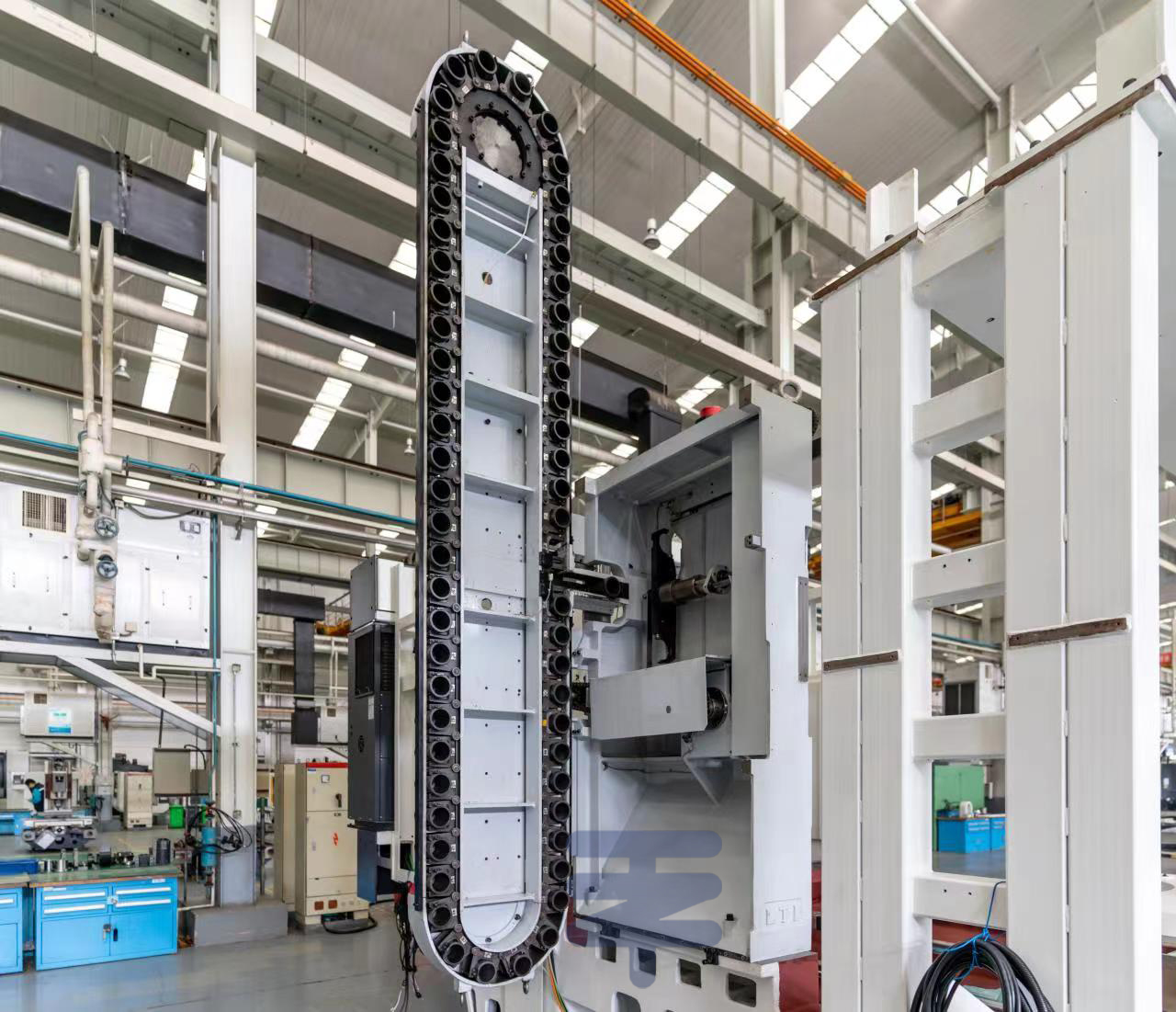

Cambio automático de herramientas | Capacidad de la revista de herramientas | 40 herramientas de tipo de cadena ATC (Opcional 60、80、120 Herramientas del tipo de cadena ATC) | 40 Herramientas del tipo de cadena ATC | 40 Herramientas del tipo de cadena ATC | ||||||||

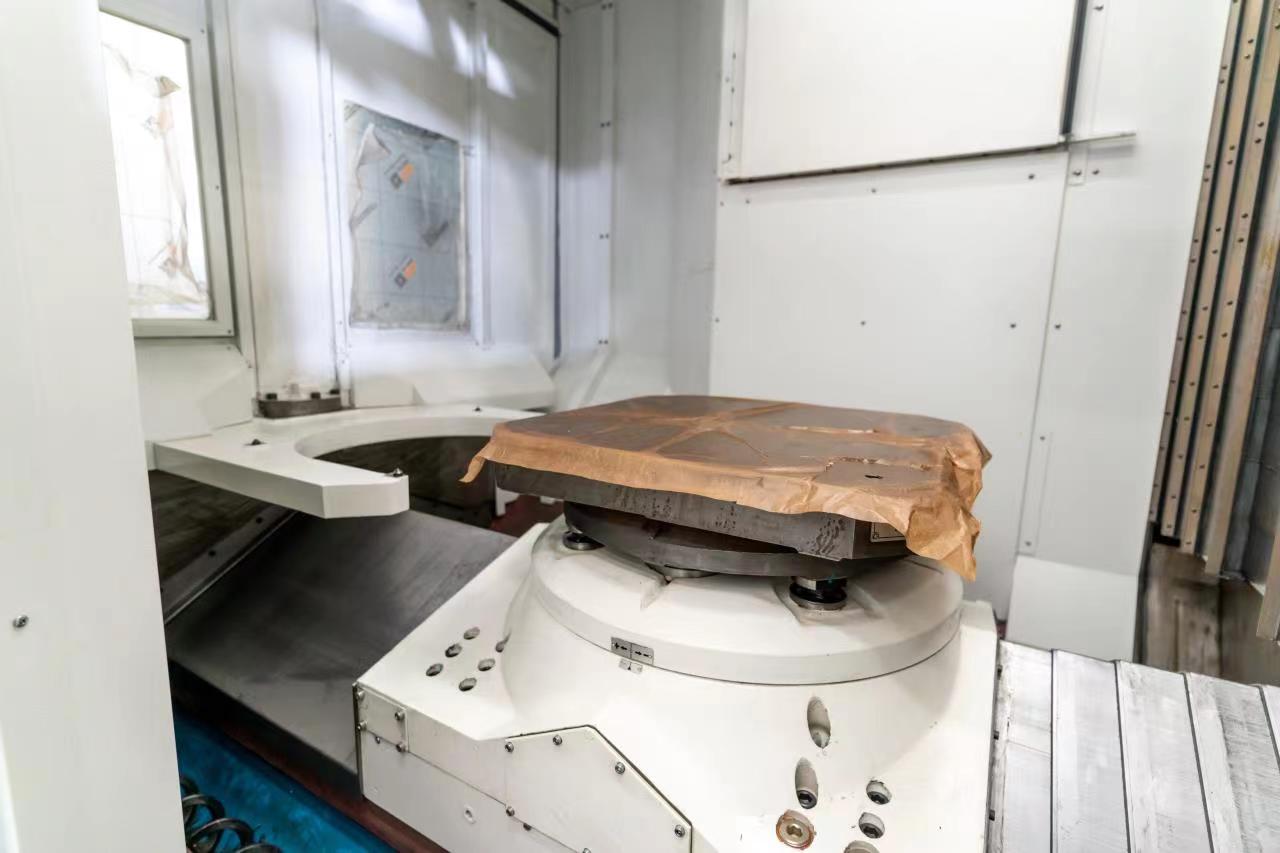

Mesa de trabajo | Tipo de mesa de trabajo | （1 ° × 360 °） | Estándar | （1 ° × 360 °） | Estándar | （1 ° × 360 °） | Estándar | |||||
BRT (0.001 ° × 360 °) | Opcional | BRT (0.001 ° × 360 °) | Opcional | BRT (0.001 ° × 360 °) | Opcional | |||||||
Tiempo de índice de mesa de trabajo | s | 1.7 （90 °） | 4.5 （90 °） | 1.7 （90 °） | ||||||||
Tiempo de cambio de paletas | s | 12.5 | 12.5 | 6 | ||||||||
Conducir | Potencia del motor del eje x/y/z | KW | 6 / 9/6 | 6 / 9/6 | 4.5 / 5.5 / 4.5 | |||||||
Potencia del motor del eje B | （1 °） | KW | 1.6 | Estándar | 1.6 | Estándar | 2.7 | Estándar | ||||
BRT （0.001 °） | KW | 4.0 | Opcional | 4.0 | Opcional | 4.5 | Opcional | |||||
Precisiones | Precisiones de posicionamiento (Estándar Nacional) | mm | 0.010 （a longitud completa） | 0.010 （a longitud completa） | 0.010 （a longitud completa） | |||||||
Repetuabilidad (Estándar Nacional) | mm | 0.006 （a longitud completa） | 0.006 （a longitud completa） | 0.006 （a longitud completa） | ||||||||
Eje b （： 1 °） | Colocación | 10 | 10 | 10 | ||||||||
Repetibilidad | 6 | 6 | 6 | |||||||||
Eje B (BRT: 0.001 °) | Colocación | 10 | 10 | 10 | ||||||||
Repetibilidad | 6 | 6 | 6 | |||||||||
Tamaño de la máquina | Dimensiones generales de la máquina （L × W × H） | mm | 6153 × 3717 × 3827 | 5050 × 3682 × 3827 | 4912 × 3200 × 3125 | |||||||
Peso de la máquina principal kg | kg | 24500 (aprox.) | 21000 (aprox.) | 15000 (aprox.) | ||||||||
