Aplicaciones:

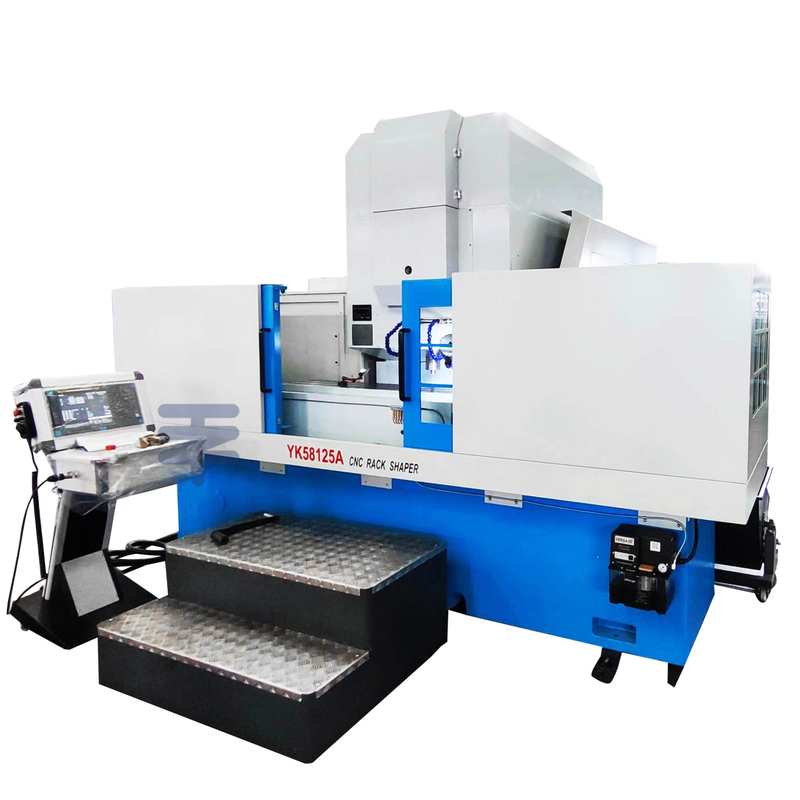

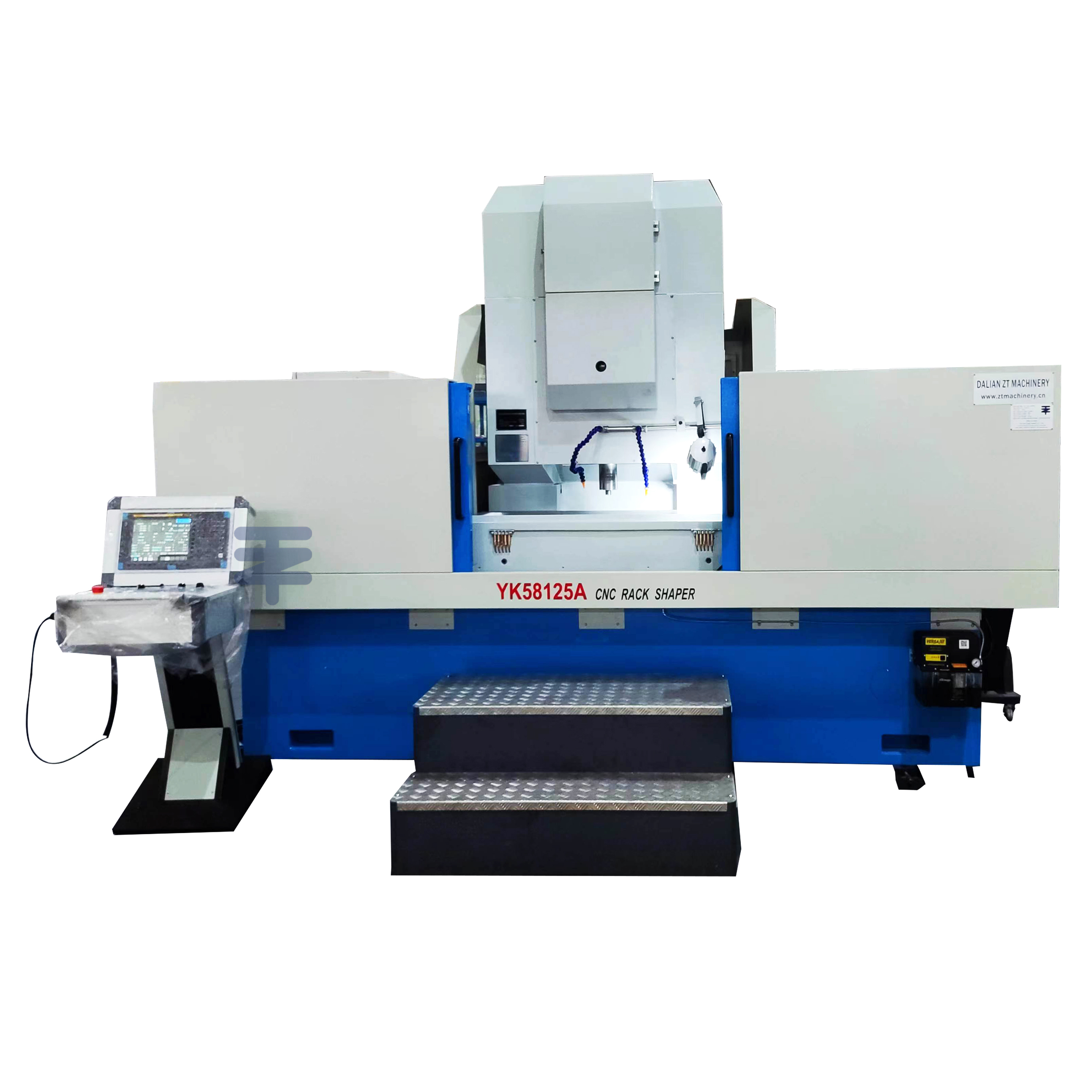

Esta máquina está diseñada principalmente para estribos y acabados con bastidores espolones con una longitud máxima de 1250 mm y un módulo máximo de 8 mm. La precisión de trabajo de la máquina puede alcanzar el grado 6, y el acabado superficial del blanco del diente puede ser RA3.2.
La máquina corta las estanterías con un cortador de configuración de tipo disco. Cuando se equipa una guía helicoidal en el huso del cortador y se adopta un cortador con un cierto ángulo helicoidal, se pueden acomodar bastidores helicoidales.
Esta máquina es adecuada para cortar bastidores, en producción por lotes, utilizada en la maquinaria de impresión, la maquinaria de procesamiento de alimentos, la maquinaria de petróleo, las industrias de construcción de máquinas. También se puede utilizar para la producción de trabajo o la producción de lóbulos pequeños en la industria mecánica.
Artículo | Unidad | Presupuesto |
Max. duración del trabajo | mm | 1250 |
Max. modelo de trabajo | mm | 8 |
Max. ancho de la cara del trabajo | mm | 100 |
Max. Longitud del trabajo del trazo | mm | 120 |
Número de golpes de huso de cortador | str./min | 80-550 |
Distancia de la superficie del rodamiento del cortador a la superficie de la mesa | mm | 55-180 |
Alimentamiento rotativo del cortador (eje x) | mm/str. | 0.04-0.8 |
Alimento tangencial del eje Y | mm/str | 0.02-1 |
Alimento radial del eje z | mm/str | 0.02-1 |
Movimiento rápido del eje z | m/min | 1.2 |
Movimiento rápido del eje y (mesa de trabajo) | m/min | 2 |
Cantidad de alivio del cortador | mm | ≥0.5 |
Motor principal | KW | 15 |
Red de máquina (aprox.) | T | 14 |
