Aplicaciones y características:

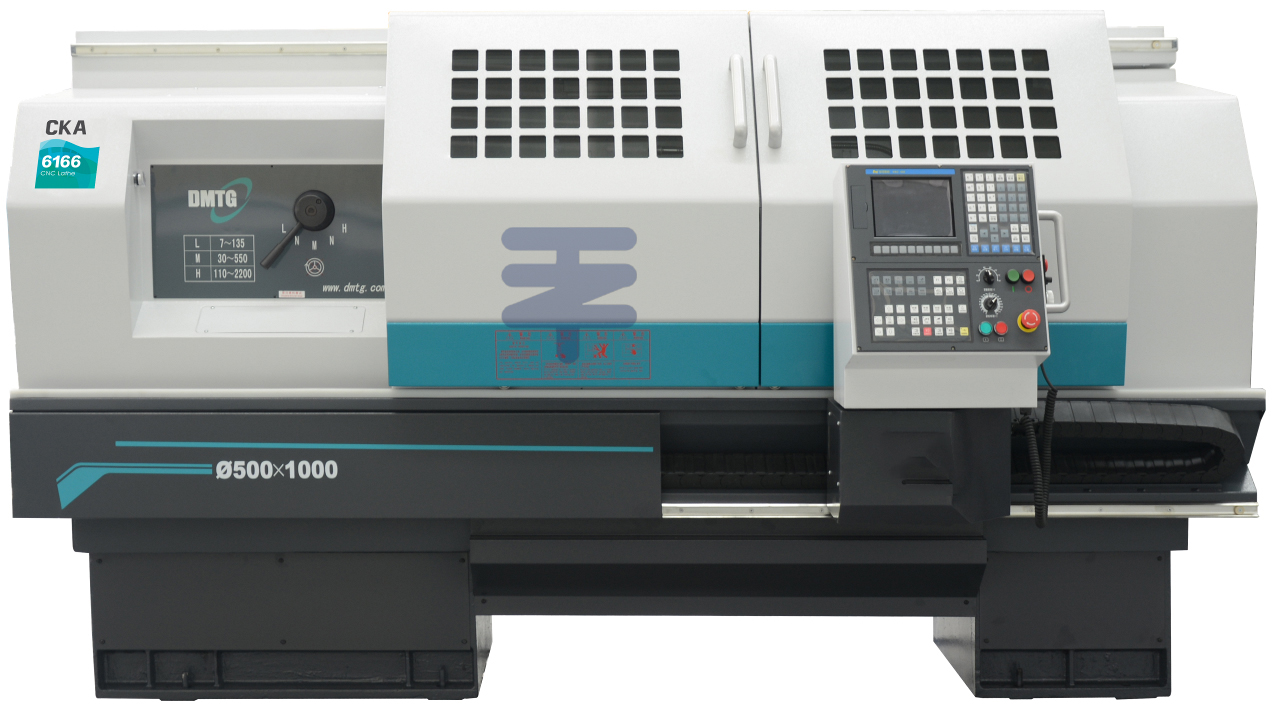

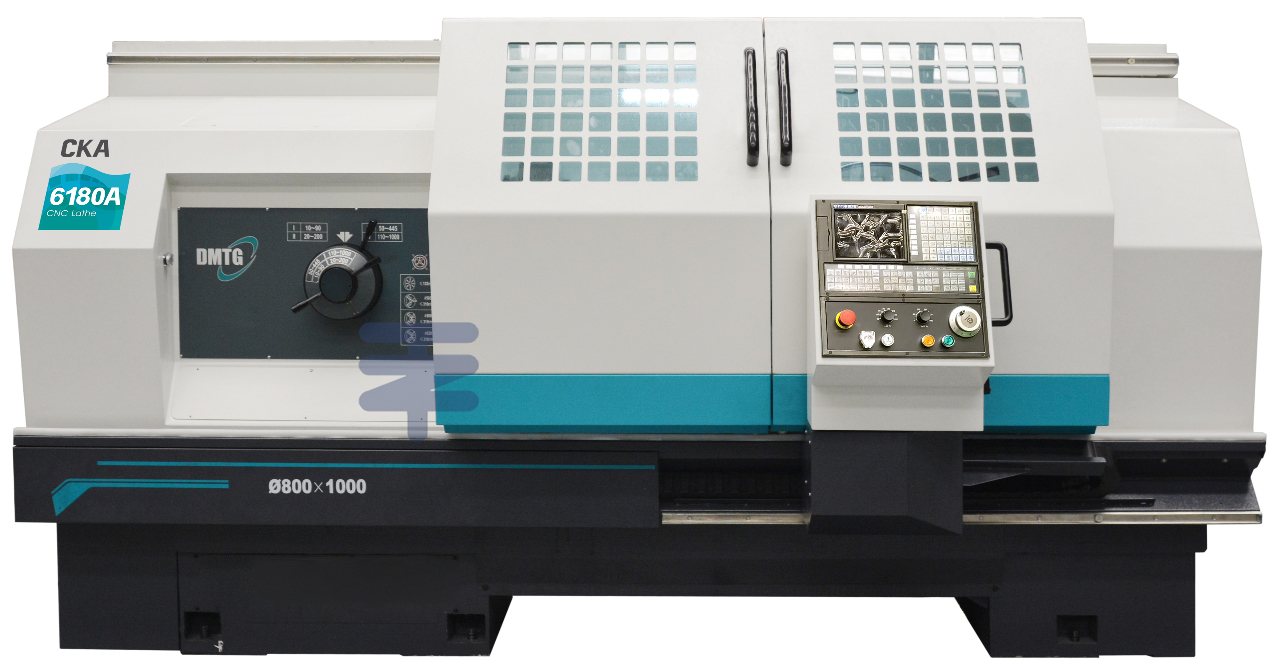

Esta serie de máquina es de torno horizontal CNC controlada
Por ejes verticales (z) y horizontales (x). Puede automáticamente
Procesos de corte completos para varios eje y disco
Partes, incluidas superficies cilíndricas interiores y exteriores,
Superficies cónicas, superficies de arco circular, superficies finales,
Corte de ritmo, chaflán, etc. ÉL
También puede girar varios procesos de giro como la métrica
Hilos rectos, fin
Hilos superficiales e hilos imperiales rectos y cónicos.
También presenta:
Camino de resina de cama de hierro fundido de alta resistencia
La configuración estándar de la transmisión principal es
Transmisión manual o automática continuamente variable
(Tipo de servo), con transmisión de variable de paso opcional (dual
Tipo de velocidad), manual o automático continuamente variable
Transmisión (tipo de frecuencia variable)
NO. | ARTÍCULO | CKE650 | 6163 |
1 | Balancearse sobre la cama | Φ500 mm | Ø 630 |
2 | Balancearse sobre la diapositiva | Φ280 mm | Ø 320 |
3 | Max. Longitud de la pieza de trabajo | 2000 mm | |
4 | Longitud de corte máximo | 1930 mm | |
5 | Diámetro de giro máximo (torreta vertical 4-P) | Φ500 mm | |
6 | Diámetro de giro máximo (OPT: Horizontal 6-P) | Φ400 mm | |
7 | Diámetro de giro máximo (OPT: Horizontal 8-P) | Φ370 mm | |
8 | Altura del centro del huso | 250 mm | |
9 | Ancho de la guía de la cama | 400 mm | 550 |
10 | Potencia del motor del husillo | 7.5 kW | 11 |
11 | Orificio del huso | Φ82 mm | Ø 100 |
12 | Tamaño de Chuck | Φ250 mm | Ø 315 |
13 | Cónico de orificio del huso | front -endφ90 mm, 1:20 | |
14 | Tipo de nariz del huso | D8 | |
15 | Rangos de velocidad del huso | 7-2200 rpm 3 equipo manual (OPT: Auto) + variable | 10-90 20-200 50-445 110-1000 |
16 | Diámetro de pluma | Φ75 mm | Ø 100 |
17 | Tailstock Quill Travel | 150 mm | 240 |
18 | Pluma de la cola | Mt 5 | 6 |
19 | Viaje máximo del eje x | 280 mm | 320 |
20 | Max Viajes del eje z | 935 mm | |
21 | Traverse rápido del eje x/z | 4/8 m/min | 4/8 4/3.5 |
22 | Tamaño de vástago de herramientas (torreta vertical de 4 posiciones) | 25x25 | 32*32 (o 32*25) |
